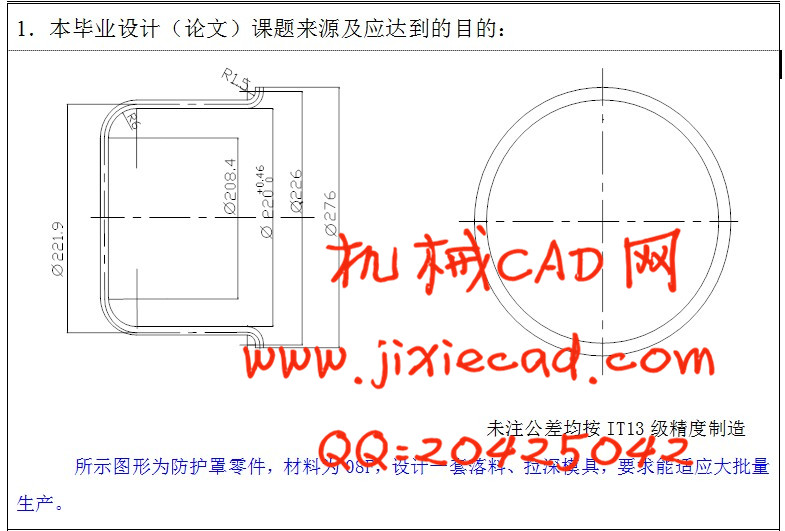

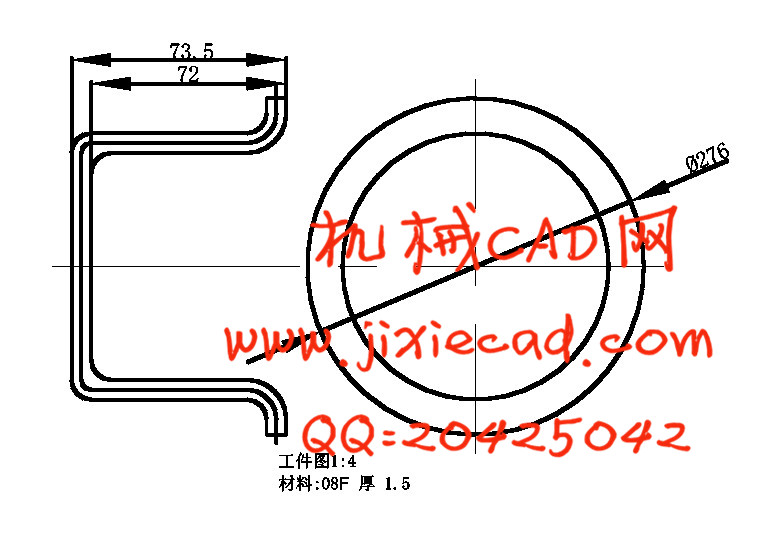

该工件包括落料、拉深、翻边,切边、冲孔两个基本工序,现只做落料、拉深、翻边基本工序.经分析可以有以下三种工艺方案:
方案一:先落料,后拉深翻边.采用单工序模生产.

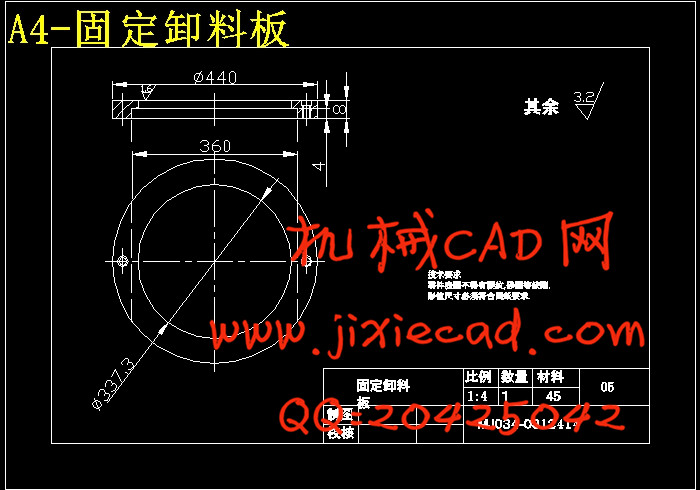

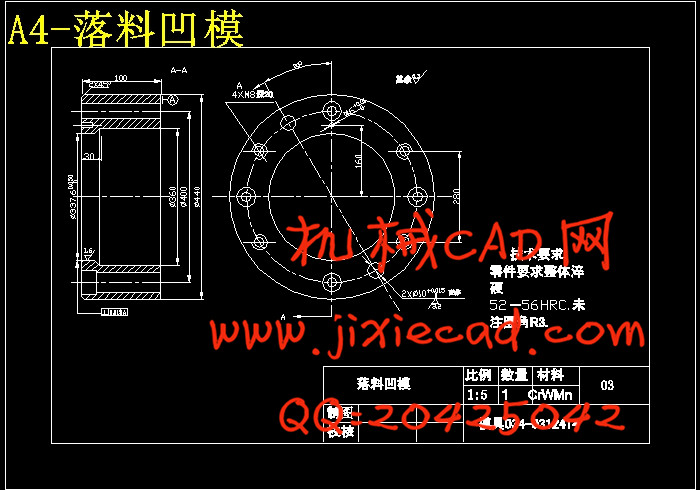

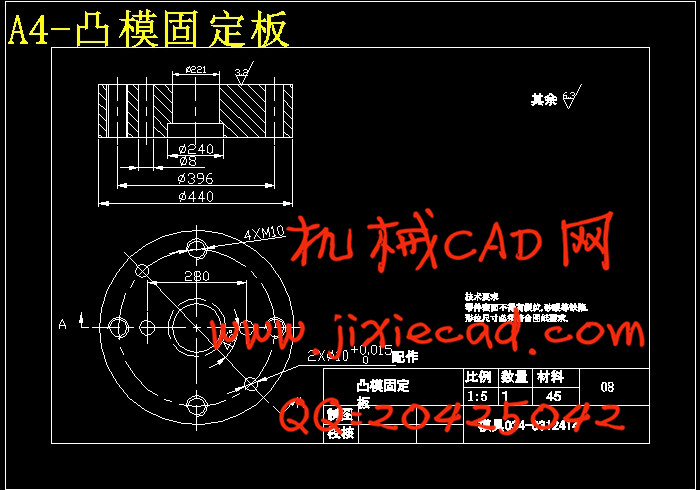

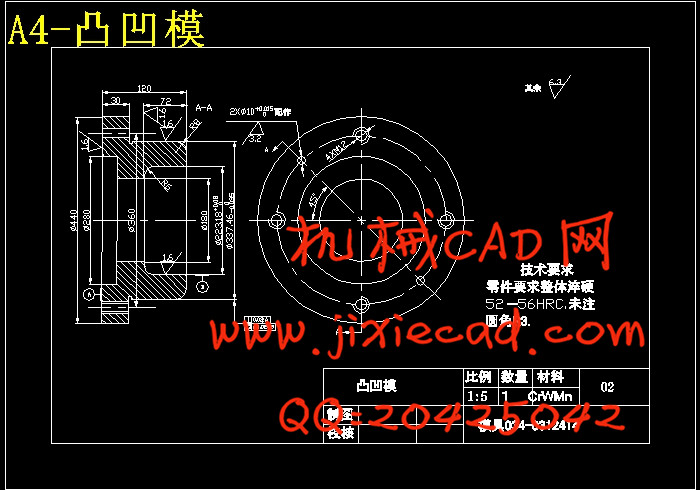

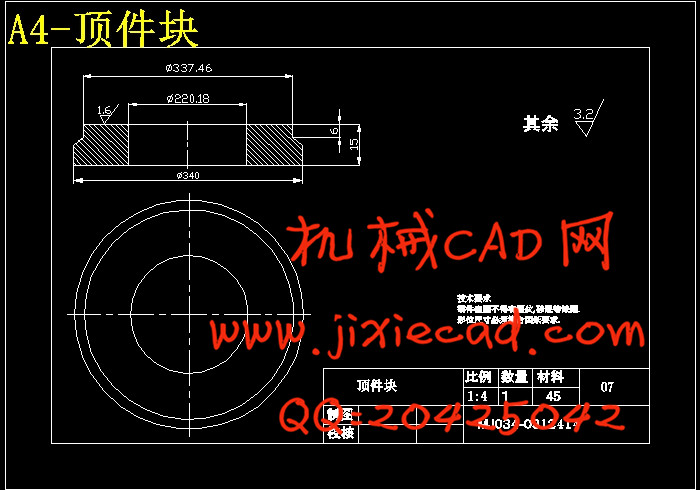

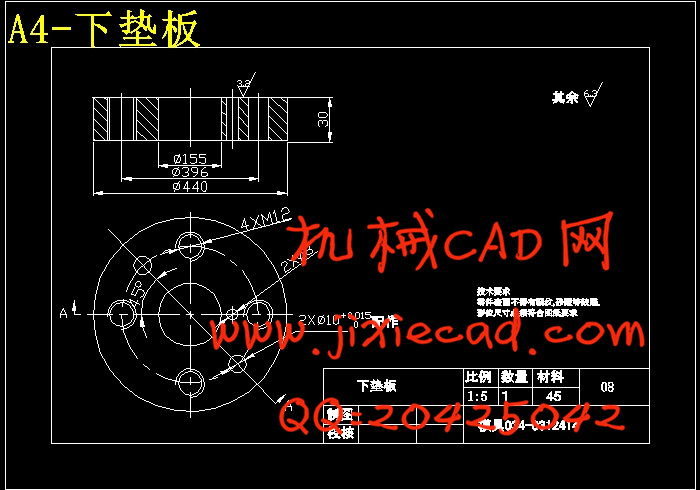

方案二:落料一拉深翻边复合冲压.采用复合模生产.
方案三:拉深级进冲压.采用级进模生产.

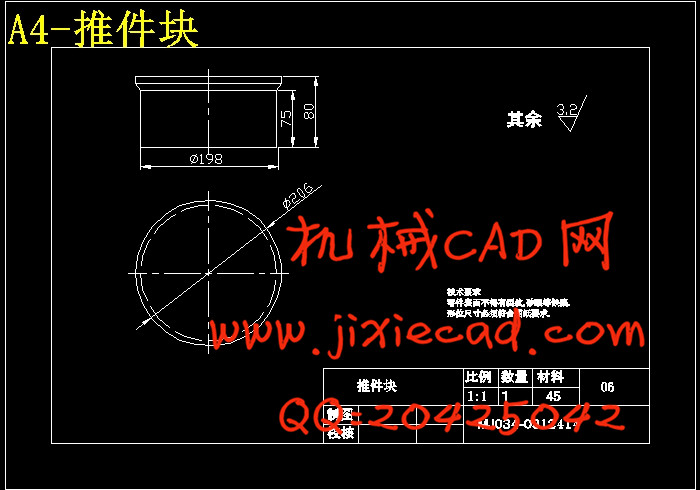

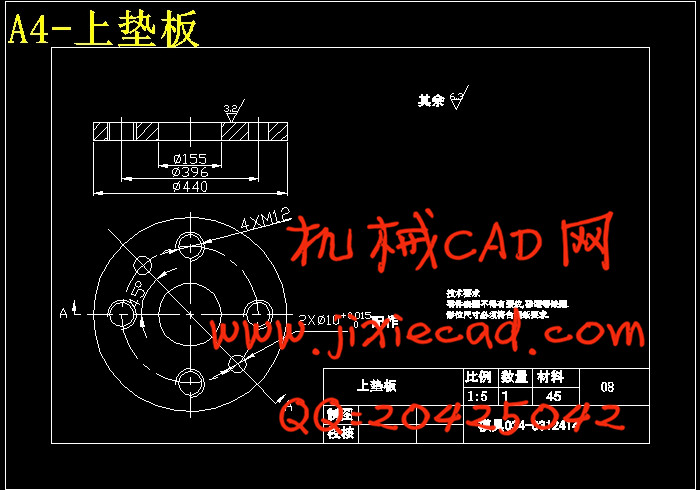

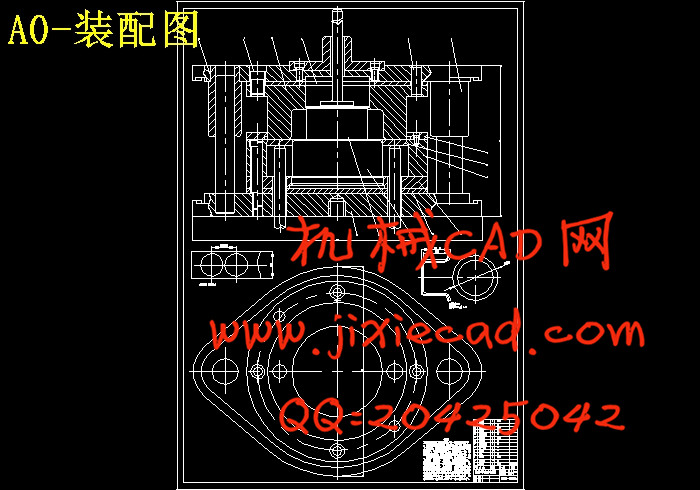

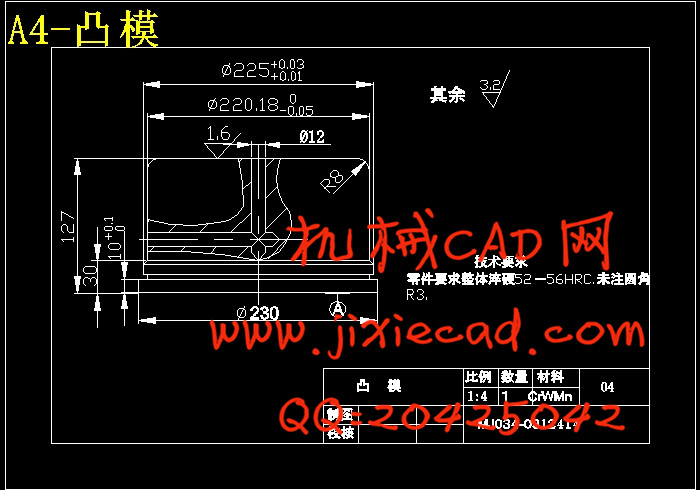

方案一模具结构简单,但需要两道工序两副模具,生产效率低,难以满足该工件大批量生产和客户的要求.所以此方案不可取.方案二只需要一副模具,生产效率明显要比方案一好,尽管模具结构模具结构较方案一复杂,但由于零件的几何形状简单对称,模具制造并不困难.方案三也只需要一副模具,生产效率高,但模具结构比较复杂,送进操作不方便,加之工件尺寸偏大.通过对上述三种方案的分析比较,该零件若能一次拉深,则其冲压生产采用方案二为佳.
