某冷凝器侧板冲压模具设计及制造工艺分析【落料冲孔复合模】【弯曲翻边复合模】【2套】【说明书+CAD】
设计编号
JX2776
设计软件
AutoCAD,Word
包含内容
见右侧图片
说明字数
见下方截图
图纸数量
见右侧图片
推荐指数
较高
价格
价格优惠中
整理日期
2017-08-30
整理人
admin
设计简介
摘  要
本次设计的任务是某冷凝器侧板冲压模具设计及制造工艺分析,根据冲压件的结构特点及技术要求,围绕如何提高生产率、降低生产成本、简化模具结构,对工件进行工艺分析,并提出了各种可能的冲压工艺方案,最终确定采用一套由落料、冲孔复合和弯曲、翻边复合组成的冲压工艺方案。
在工艺分析的基础上,计算工艺参数,详细设计了落料冲孔、弯曲翻边两套复合模具结构。在设计过程中,计算出了零件展开尺寸,并对模具的排样做出了合理的布置,使材料得到充分利用。通过计算各种冲裁力,对压力机进行合理吨位的选择,并确定了模具压力中心。再根据确定的工艺方案,进行模具的校核,最终,设计模具制造与装配工艺。
采用此工艺方案和模具结构,提高了冷凝器侧板的生产效率和产品质量。
关键词:冷凝器侧板;工艺分析;模具设计;落料冲孔复合模;弯曲翻边复合模
Abstract

The task of this design is design of Stamping die and manufacturing process analysis for Condenser side plate stamping die design. according to the structure of stamping parts and technical requirements, focusing on how to improve work efficiency and reduce the production cost and simplify the die structure, Process analysis was carried out on the workpieces, and puts forward the stamping process scheme for all possible, and ultimately determine the stamping process program with a set of blanking, punching composite and bending, flanging composite.
On the basis of technology analysis and calculation parameters, and the detailed design for blanking punching, bending, flanging two sets of compound die structure. In the process of design, calculated developed dimension of parts, and the layout of the mold made reasonable decorate for make full use of the material. By calculating the various blanking force on the tonnage presses a reasonable choice, and to determine the center of pressure of the mold. According to determine the processing plan, mold check, in the end, the design of mold manufacturing and assembly process.
With this process program and die structure, improved production efficiency and product quality condenser side plate.
Keywordscondenser side plate; process analysis; die design; blanking punching composite die; bending flanging composite die;

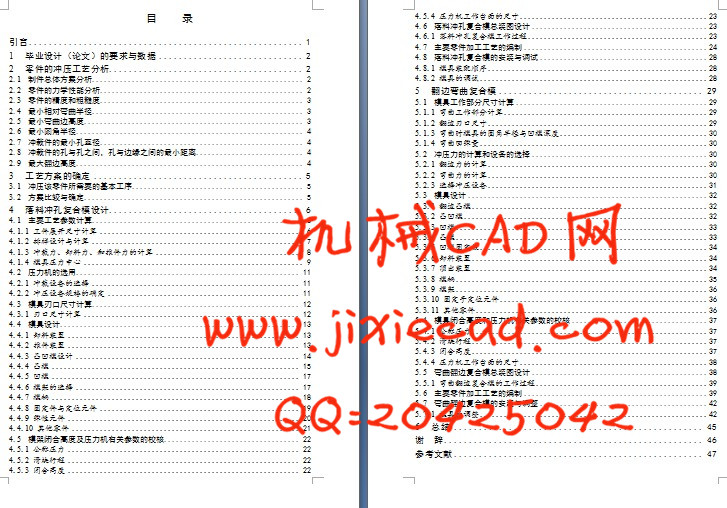

目    录

引言 1

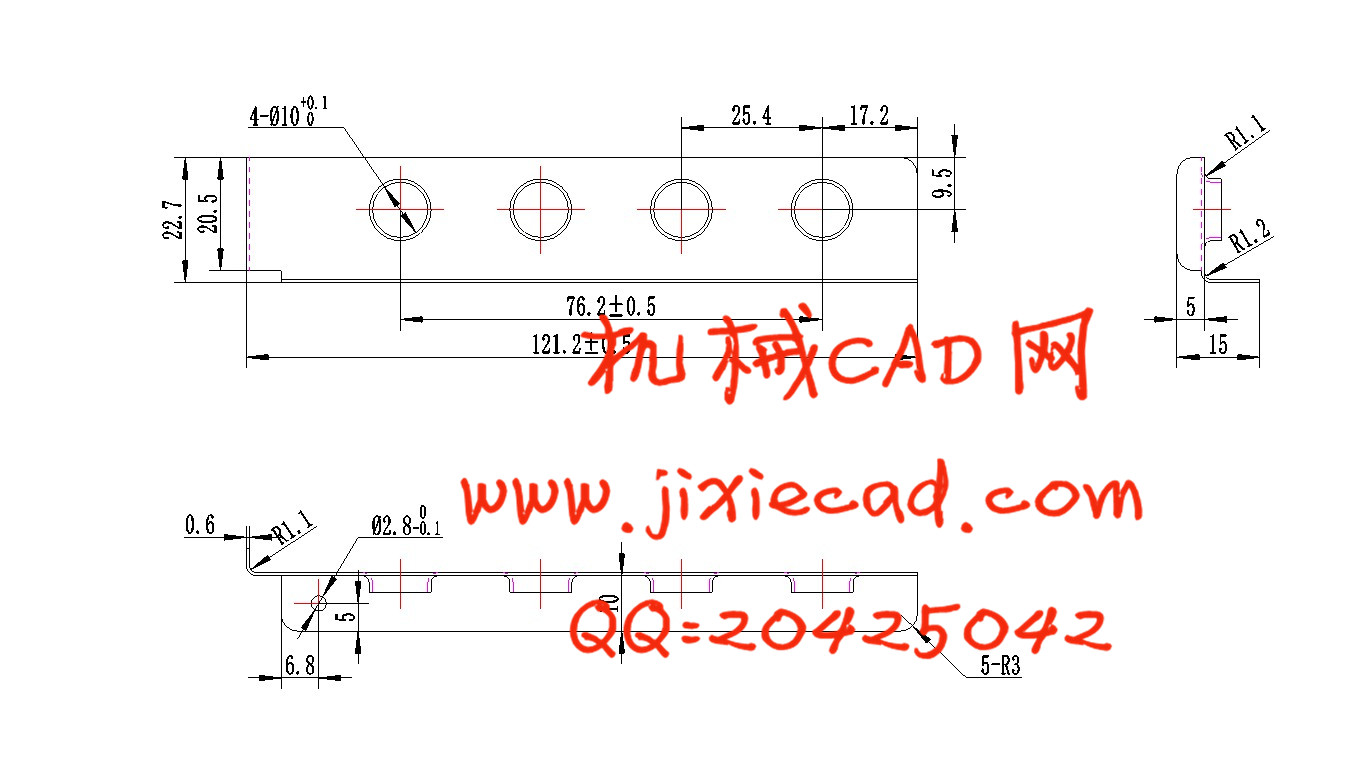

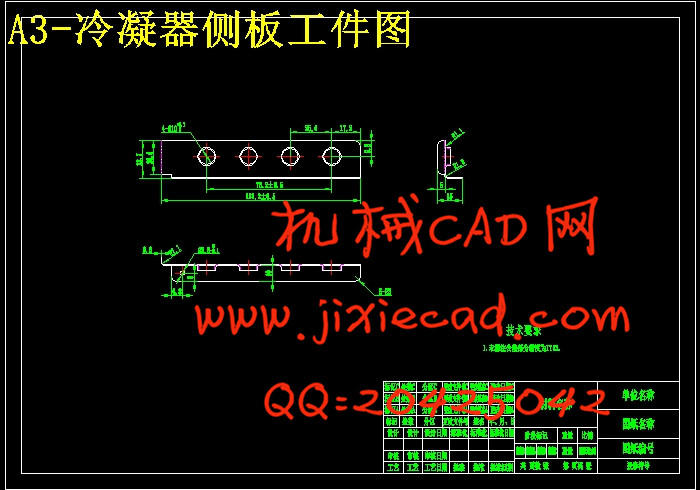

1 设计的要求与数据 2
2 零件的冲压工艺分析 2
2.1 制件总体方案分析 2
2.2 零件的力学性能分析 2
2.3 零件的精度和粗糙度 3
2.4 最小相对弯曲半径 3
2.5 最小弯曲边高度 3
2.6 最小圆角半径 4
2.7 冲裁件的最小孔直径 4
2.8 冲裁件的孔与孔之间,孔与边缘之间的最小距离 4
2.9 最大翻边高度 4
3 工艺方案的确定 5
3.1 冲压该零件所需要的基本工序 5
3.2 方案比较与确定 5
4 落料冲孔复合模设计 6
4.1 主要工艺参数计算 6
4.1.1 工件展开尺寸计算 6
4.1.2 排样设计与计算 7
4.1.3 冲裁力、卸料力、和推件力的计算 8
4.1.4 模具压力中心 9
4.2 压力机的选用 11
4.2.1 冲裁设备的选择 11
4.2.2 冲压设备规格的确定 11
4.3 模具刃口尺寸计算 12
4.3.1 刃口尺寸计算 12
4.4 模具设计 13

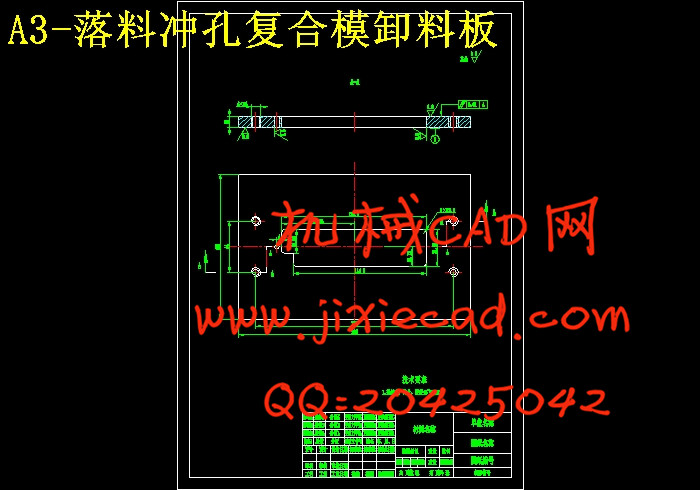

4.4.1 卸料装置 13
4.4.2 推件装置 13

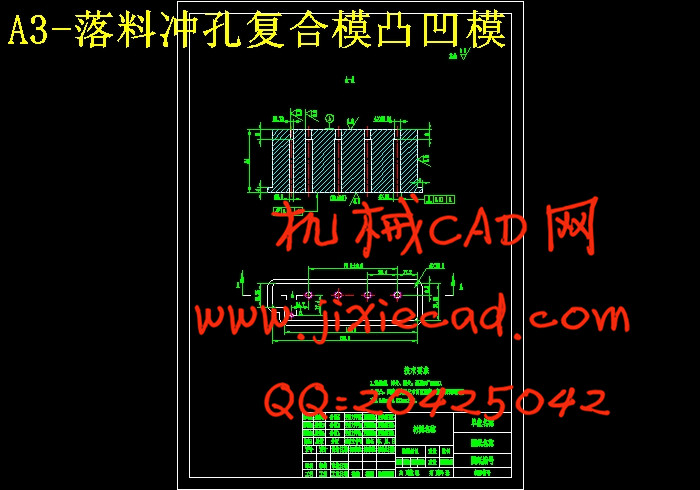

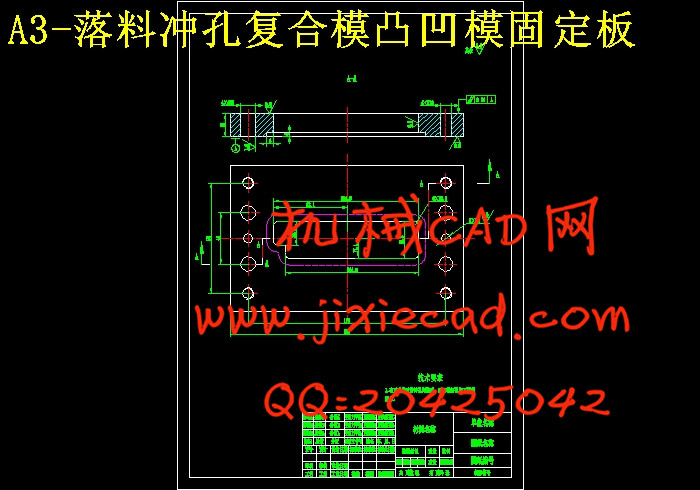

4.4.3 凸凹模设计 14

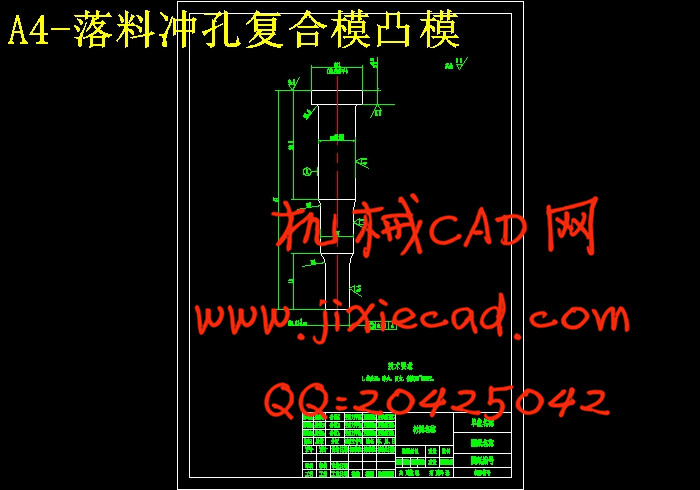

4.4.4 凸模 15
4.4.5 凹模 17

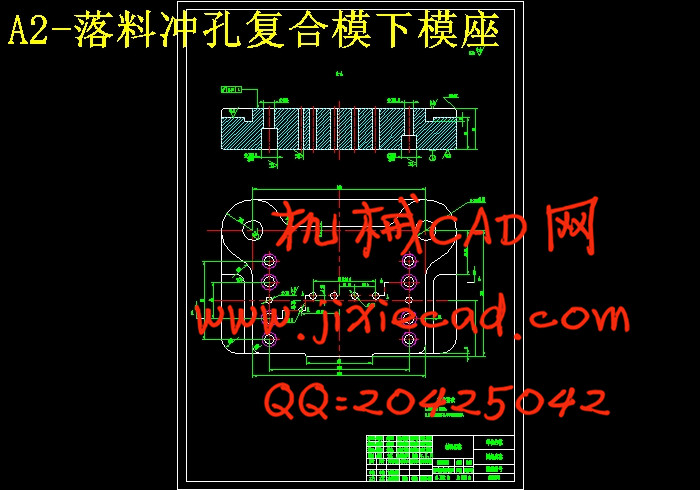

4.4.6 模架的选择 17
4.4.7 模柄 18

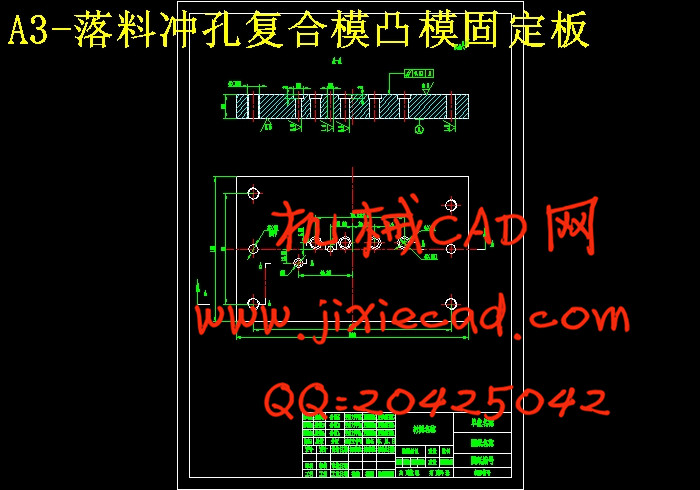

4.4.8 固定件与定位元件 19
4.4.9 弹性元件 20

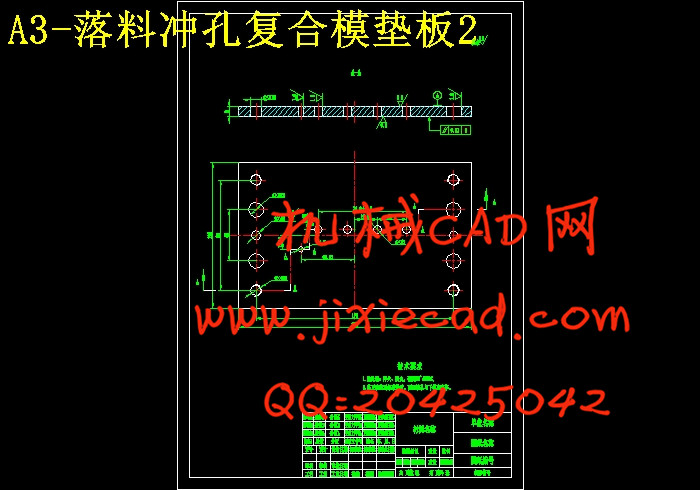

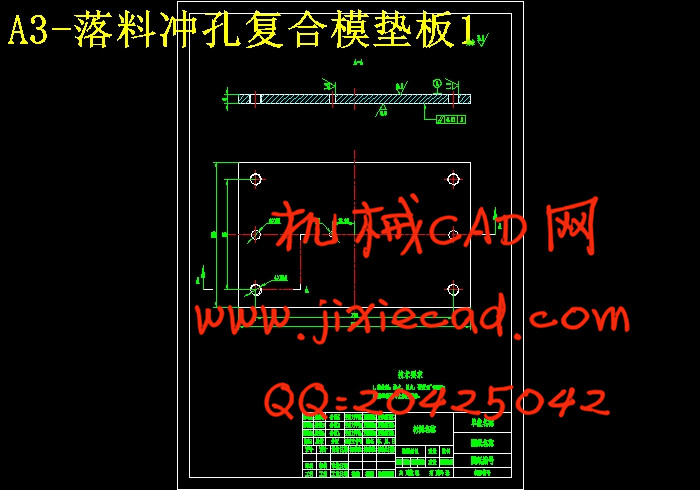

4.4.10 其他零件 21
4.5 模架闭合高度及压力机有关参数的校核 22
4.5.1 公称压力 22
4.5.2 滑块行程 22
4.5.3 闭合高度 22
4.5.4 压力机工作台面的尺寸 23

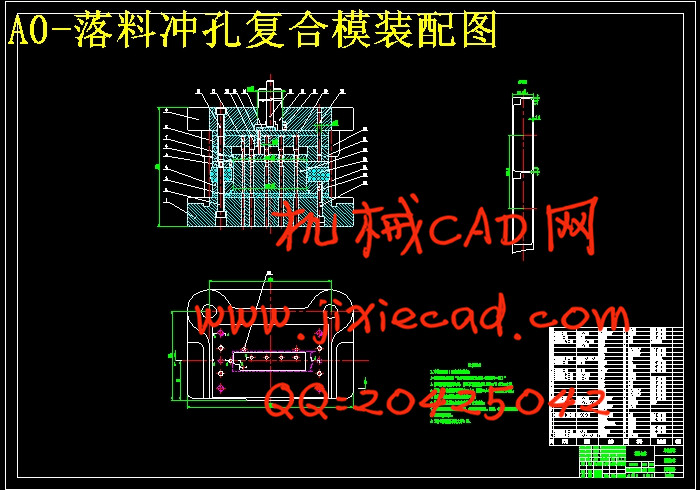

4.6 落料冲孔复合模总装图设计 23
4.6.1 落料冲孔复合模工作过程 23
4.7 主要零件加工工艺的编制 24
4.8 落料冲孔复合模的安装与调试 28
4.8.1 模具装配顺序 28
4.8.2 模具的调试 28
5 翻边弯曲复合模 29
5.1 模具工作部分尺寸计算 29
5.1.1 弯曲工作部分计算 29
5.1.2 翻边刃口尺寸 29
5.1.3 弯曲时模具的圆角半径与凹模深度 30
5.1.4 弯曲回弹量 30
5.2 冲压力的计算和设备的选择 30
5.2.1 翻边力的计算 30
5.2.2 弯曲力的计算 30
5.2.3 选择冲压设备 31
5.3 模具设计 32

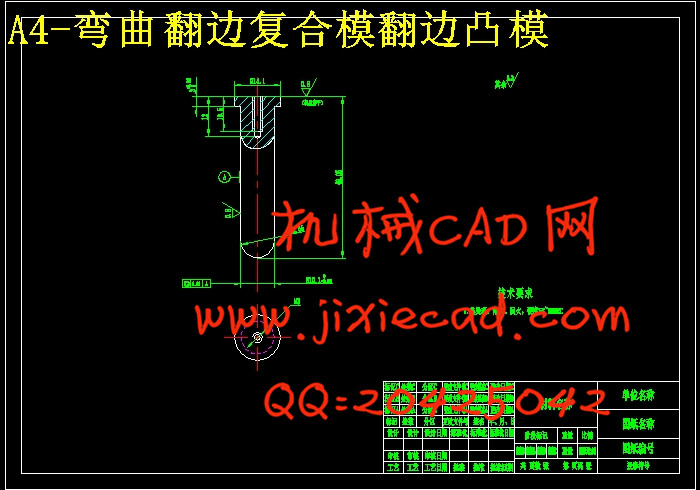

5.3.1 翻边凸模 32

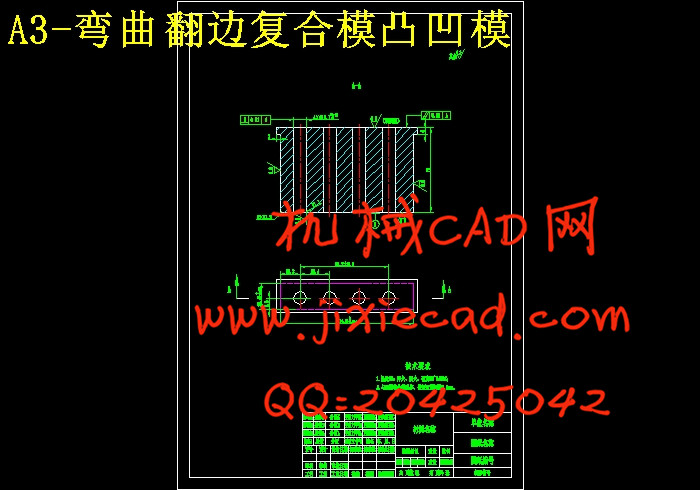

5.3.2 凸凹模 32

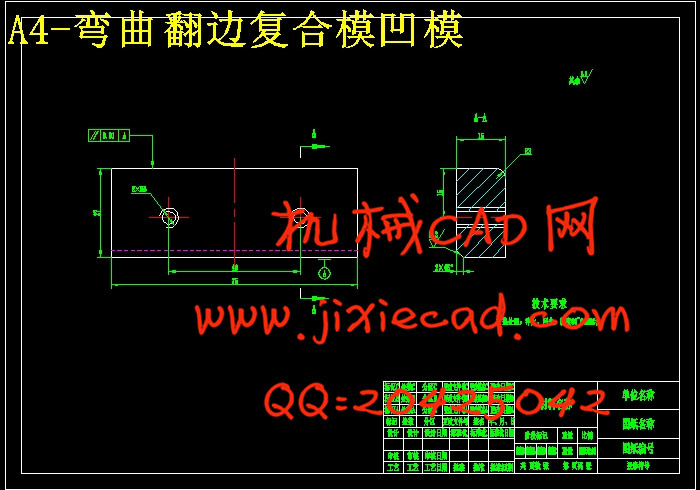

5.3.3 凹模 33
5.3.4 凸模 33
5.3.5 凹模固定板 34
5.3.6 卸料装置 34
5.3.7 顶出装置 34

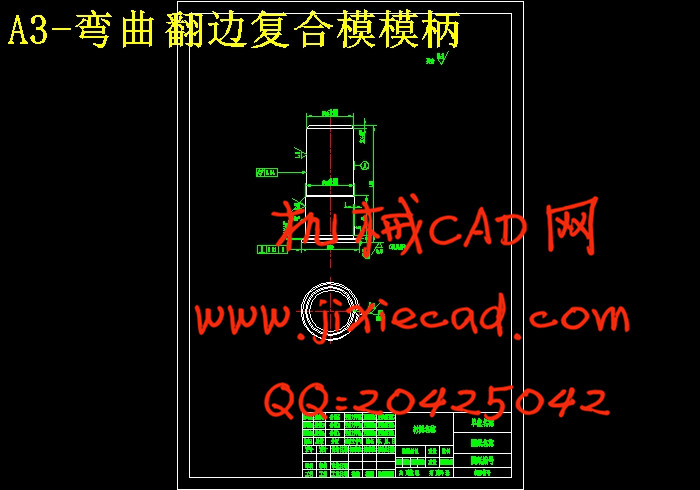

5.3.8 模柄 35

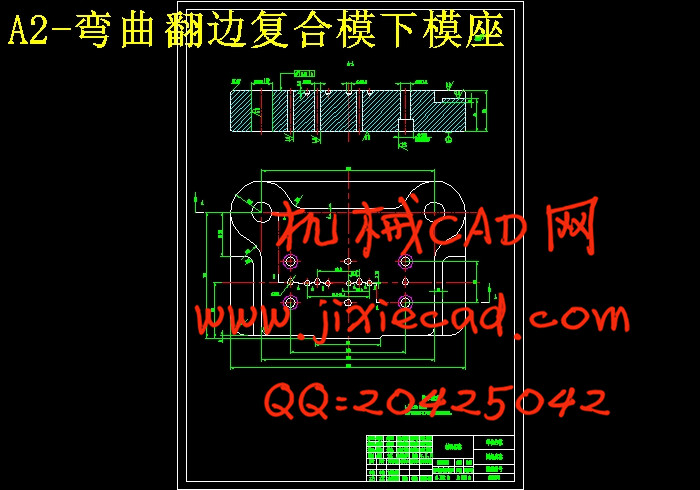

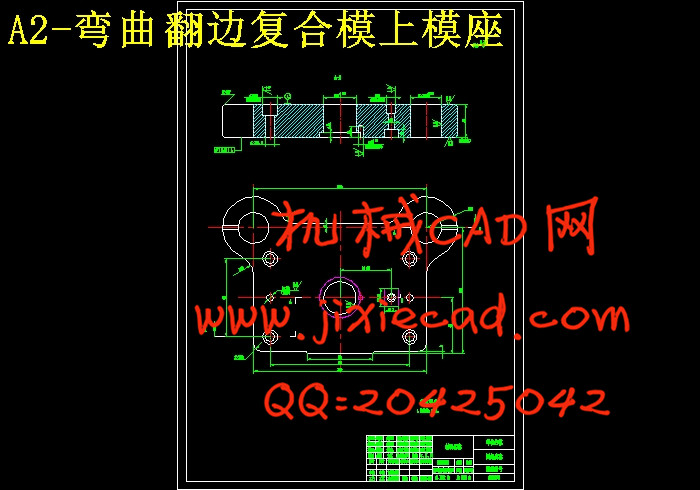

5.3.9 模架 36

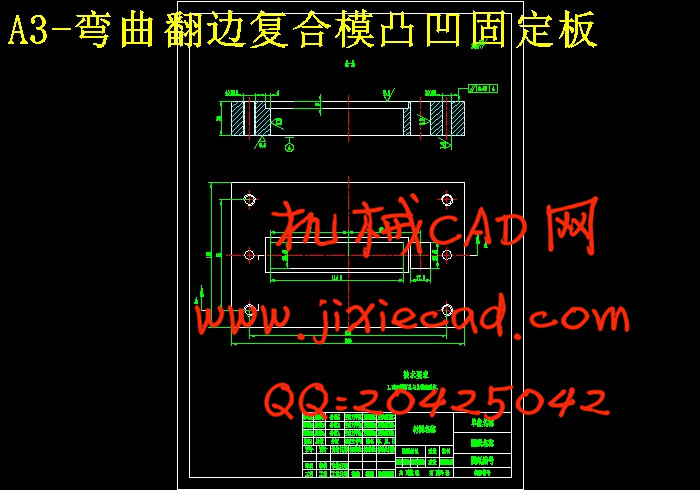

5.3.10 固定于定位元件 36

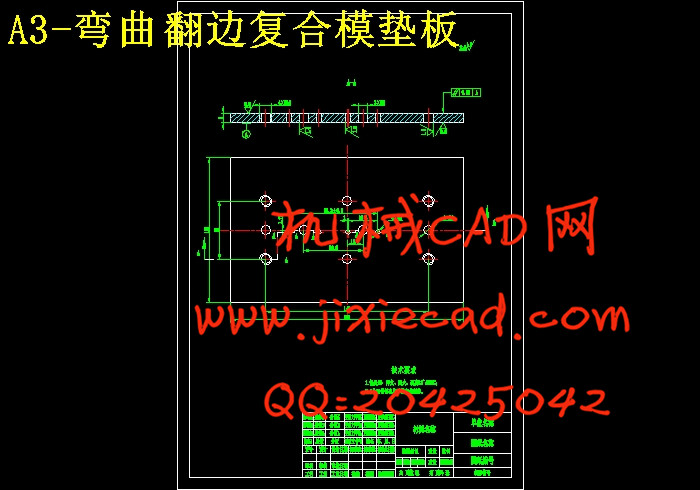

5.3.11 其他零件 36
5.4 模具闭合高度和压力机有关参数的校核 37
5.4.1 公称压力 37
5.4.2 滑块行程 37
5.4.3 闭合高度 37
5.4.4 压力机工作台面的尺寸 38

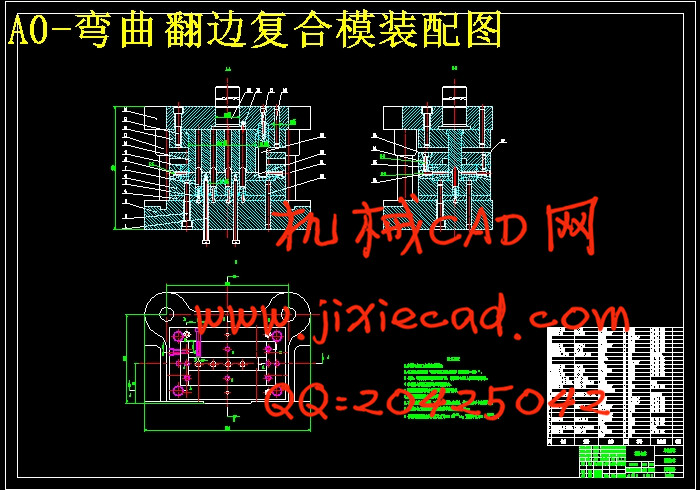

5.5 弯曲翻边复合模总装图设计 38
5.5.1 弯曲翻边复合模的工作过程 39
5.6 主要零件加工工艺的编制 39
5.7 弯曲翻边复合模的安装与调整 42
5.7.1 模具的调整 42
6 总结 45
   46
参考文献 47
