设计名称
气门摇臂轴支座机械加工工艺规程和夹具课程设计【铣φ28端面】【版本1】
设计编号
K021-A2-1
设计软件
AutoCAD,Word
包含内容

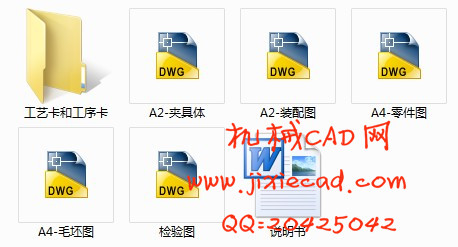

见右侧图片
说明字数
见下方截图
图纸数量

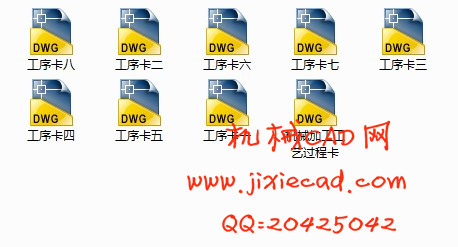

见右侧图片
推荐指数
较高
价格
价格优惠中
整理日期
2016-09-18
整理人
admin
设计简介

1.1零件的工艺分析及生产类型的确定

1.1.1零件的作用

本设计所设计的零件是柴油机中摇臂结合部的气门摇臂轴支座,它是柴油机上气门控制系统的一个重要零件。直径为18mm的孔用来装配摇臂轴,轴的两端各安装一进、排气气门摇臂。直径为16mm的孔内装一个减压轴,用于降低汽缸内压力,便于启动柴油机。两孔间距56mm,可以保证减压轴在摇臂上打开气门,实现减压。两孔要求的表面粗糙度和位置精度较高,工作时会和轴相配合工作,起到支撑的作用,直径11的孔用M10的螺杆与汽缸盖相连,直径3的孔用来排油,各部分尺寸零件图中详细标注。

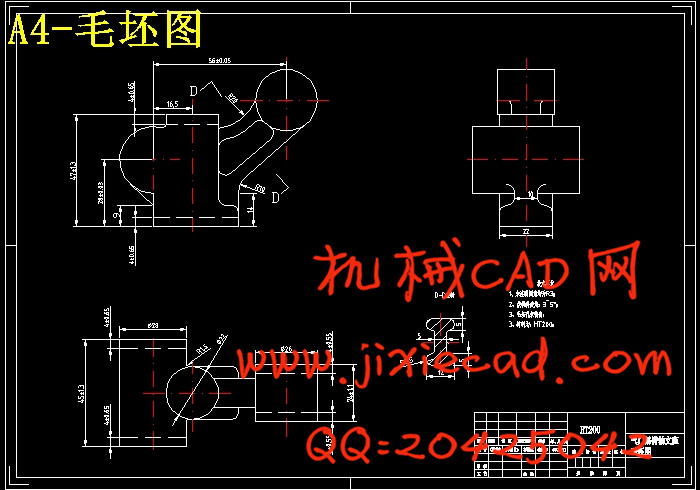

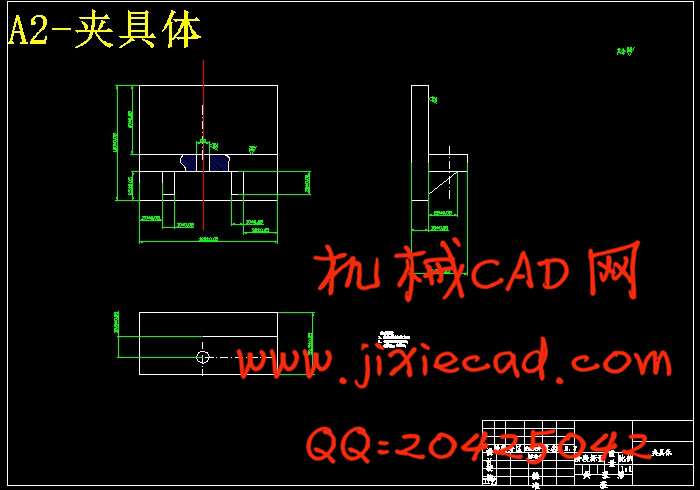

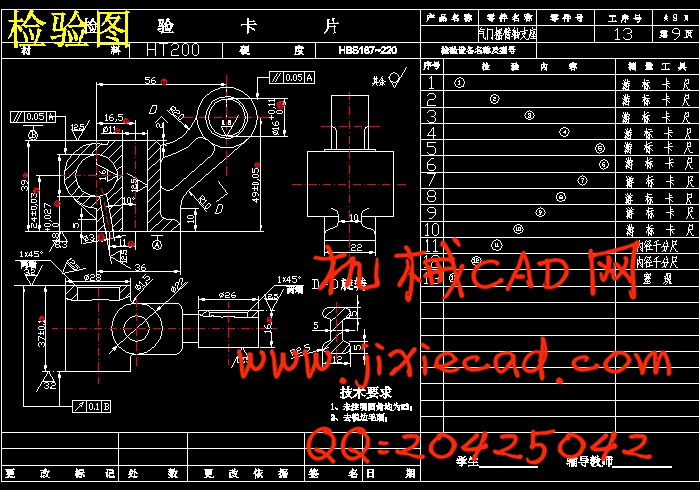

部分图纸截图
