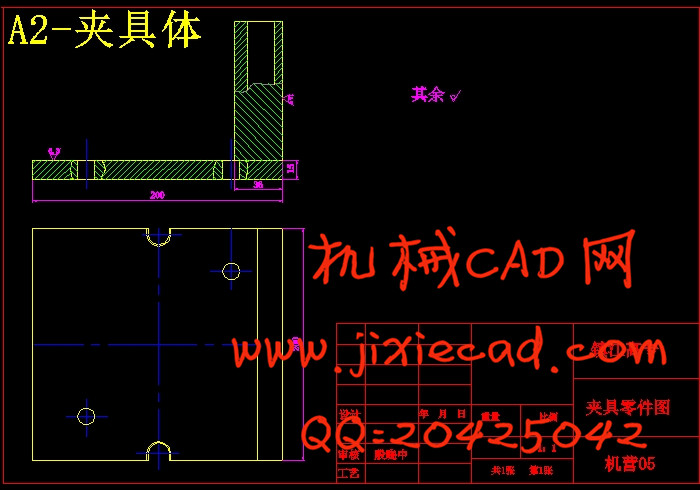

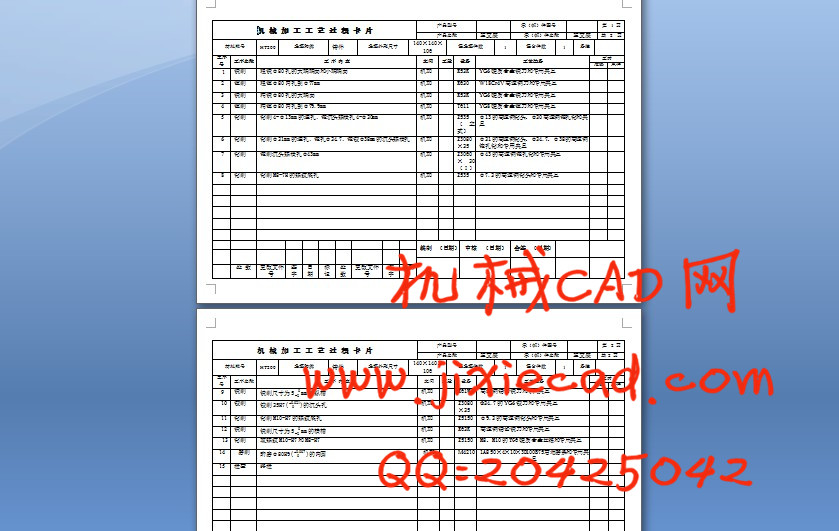

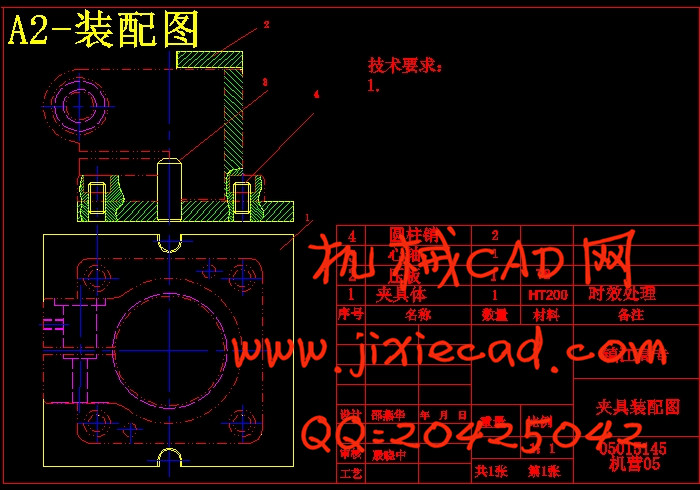

设计简介
一、零件的分析
（一）、零件的作用

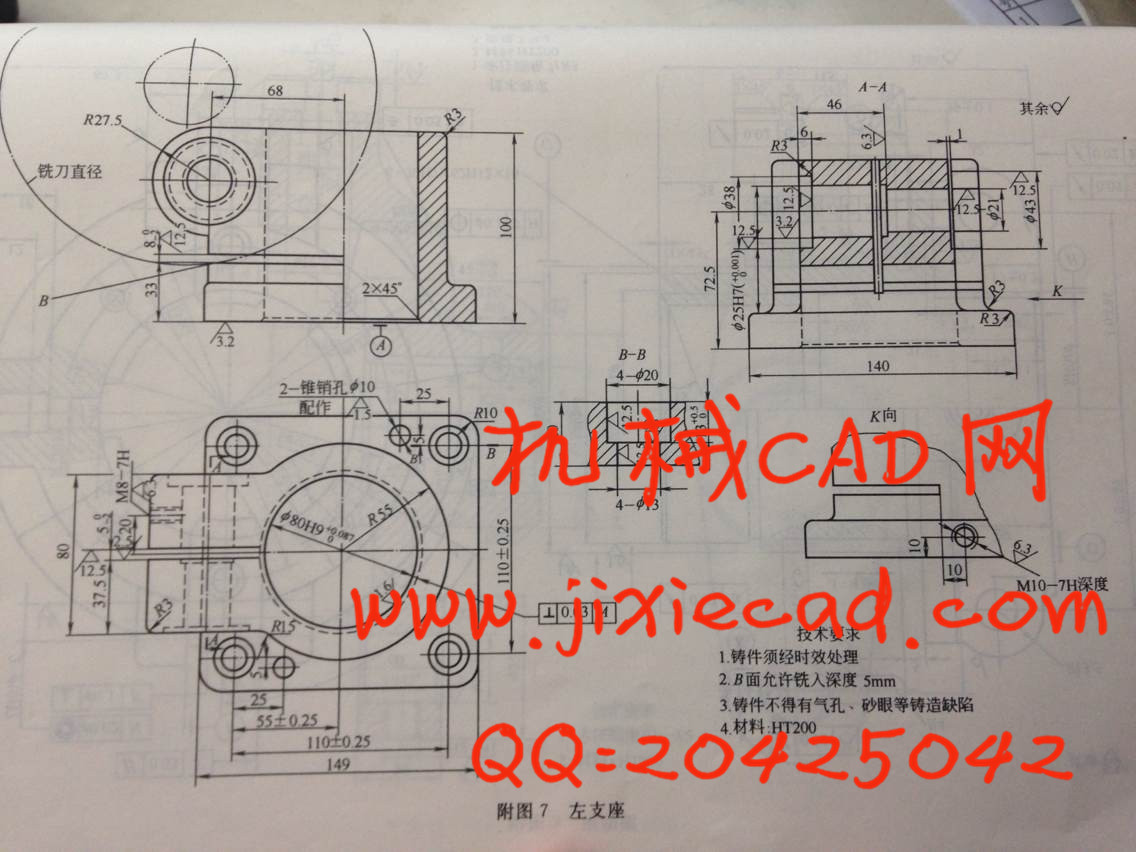

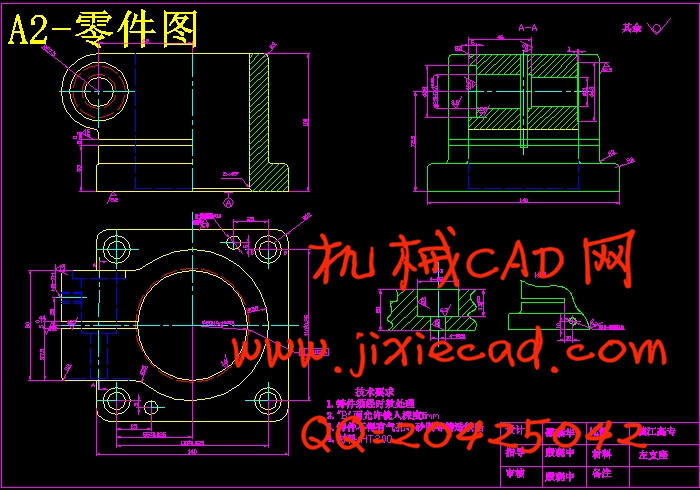

图3-14所示是机床上的一左支座，它用螺钉通过4-Φ13mm孔连接于机架上，该零件纵横两方向上5 mm的槽使80mm 耳孔部分有一定弹性，利用一端带M20螺纹（穿过于Φ20mm孔）一端于Φ25H7配合的杆件通过旋紧，便装在Φ80H9孔内的心轴定位并夹牢。
（二）、零件的工艺分析
由图3-14得知，其材料为Ht200，球墨铸铁，该材料具有较高的强度，耐磨性、耐热性及减振性，适用于承受较大压力，要求耐磨的零件。
该零件上的主要加工面为车其底面140 mm，镗孔Φ80H9mm钻4xΦ20mm的孔，孔中Φ12mm 的通孔以及割槽5mm ,由参考文献[1]中有关面和孔加工的经济精度及机床达到的位置精度所知，上述技术要求是可以达到的，零件的结构工艺性也是可得的。

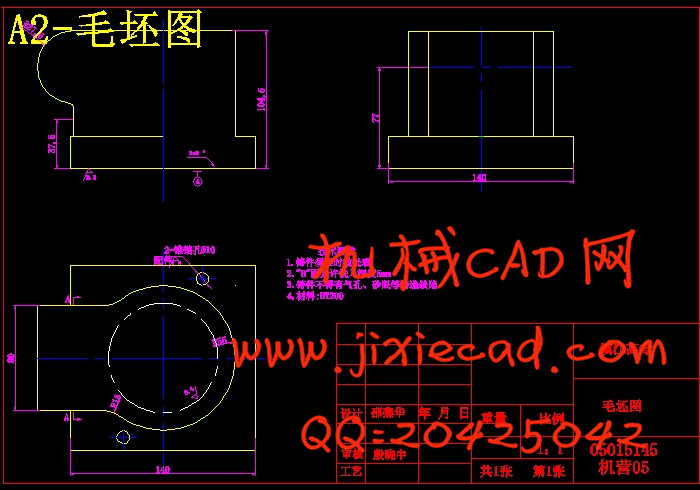

（三）确定毛坯、画毛坯——零件合图
根据毛坯零件材料确定毛坯为铸件，又零件生产类型为批量生产，毛坯的铸造方法选用砂型手工造型，此外消除残余应力，铸造后应安排人工时效。
参考文献[1]表2.3-6，该种铸件的尺寸公差等级为8～10级，故去尺寸公差等级取8级。
（1）查看毛胚余量；其中零件长度100mm
（2）零件内孔为Φ80 H9mm查灰铸铁机械加工余量表
（3）零件的顶面和底面的加工余量分别为2.5mm 2mm。零件内孔机械加工余量为2mm
（4）工序余量；查表5-27平面加工余量半精加工余量1.5mm
（5） 粗加工余量3mm
查表 5-68得内孔的半精加工余量0.1mm精加工余量1.5mm。
