铣床等臂杠杆机械加工工艺规程和夹具课程设计【钻扩铰φ25孔】
设计编号
K016-A3
设计软件
AutoCAD,Word

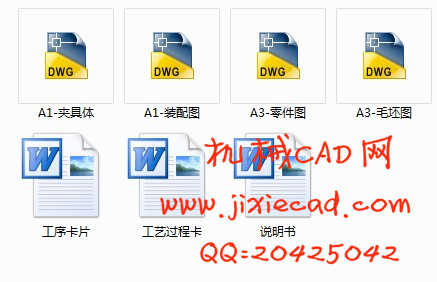

包含内容
见右侧图片

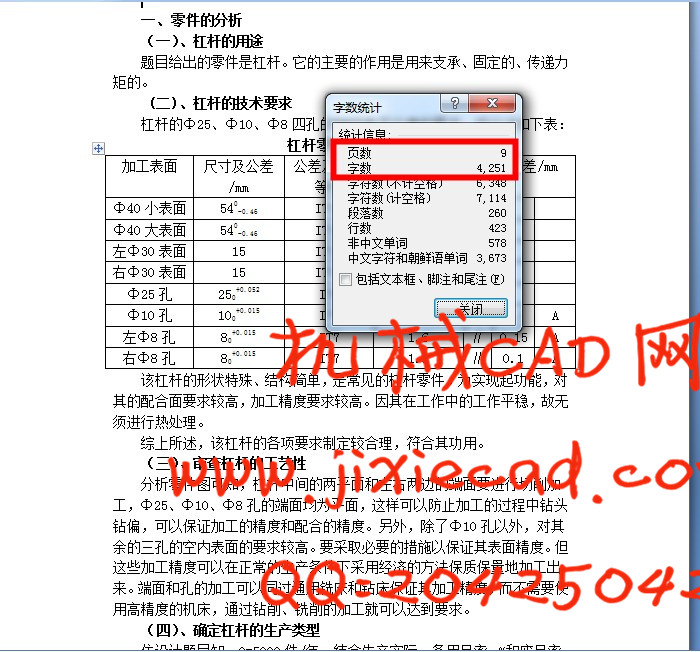

说明字数
见下方截图
图纸数量
见右侧图片
推荐指数
较高
价格
价格优惠中
整理日期
2016-09-29
整理人
admin
设计简介
(一)、杠杆的用途
题目给出的零件是杠杆。它的主要的作用是用来支承、固定的、传递力矩的。
(二)、杠杆的技术要求
杠杆的Φ25、Φ10、Φ8四孔的轴线有平行度的要求。
该杠杆的形状特殊、结构简单,是常见的杠杆零件。为实现起功能,对其的配合面要求较高,加工精度要求较高。因其在工作中的工作平稳,故无须进行热处理。
综上所述,该杠杆的各项要求制定较合理,符合其功用。
(三)、审查杠杆的工艺性
分析零件图可知,杠杆中间的两平面和左右两边的端面要进行切削加工,Φ25、Φ10、Φ8孔的端面均为平面,这样可以防止加工的过程中钻头钻偏,可以保证加工的精度和配合的精度。另外,除了Φ10孔以外,对其余的三孔的空内表面的要求较高。要采取必要的措施以保证其表面精度。但这些加工精度可以在正常的生产条件下采用经济的方法保质保量地加工出来。端面和孔的加工可以同过通用铣床和钻床保证其加工精度,而不需要使用高精度的机床,通过钻削、铣削的加工就可以达到要求。
(四)、确定杠杆的生产类型
依设计题目知:Q=5000件/年,结合生产实际,备用品率a%和废品率b%分别取3%和0.5% 。代入公式得
N=5000 X(1+3%)X(1+0.5)=5175.75件/年。
通过PROE的实体估算,其重量为6千克,查教材表1-3得,该杠杆属

                                                           1


中型零件;由教材表1-4得,生产类型为大量生产。

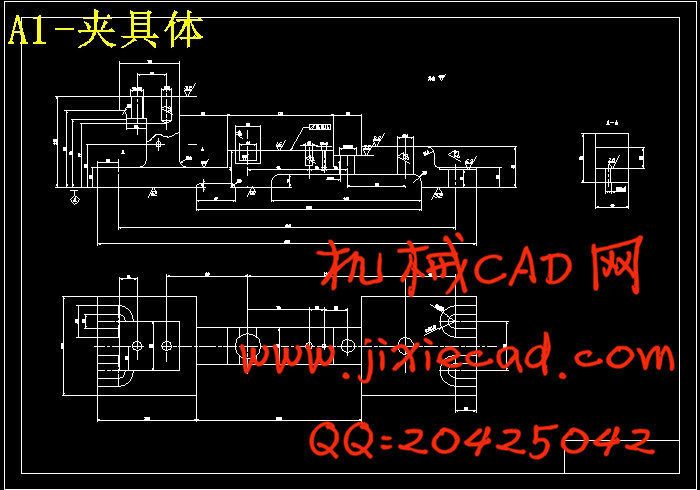

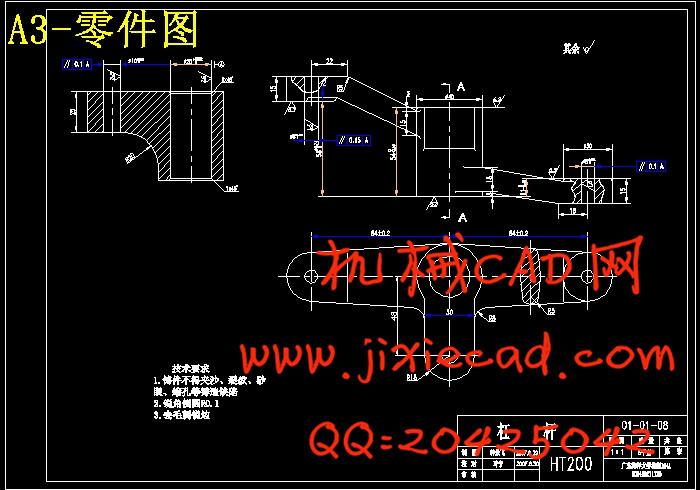

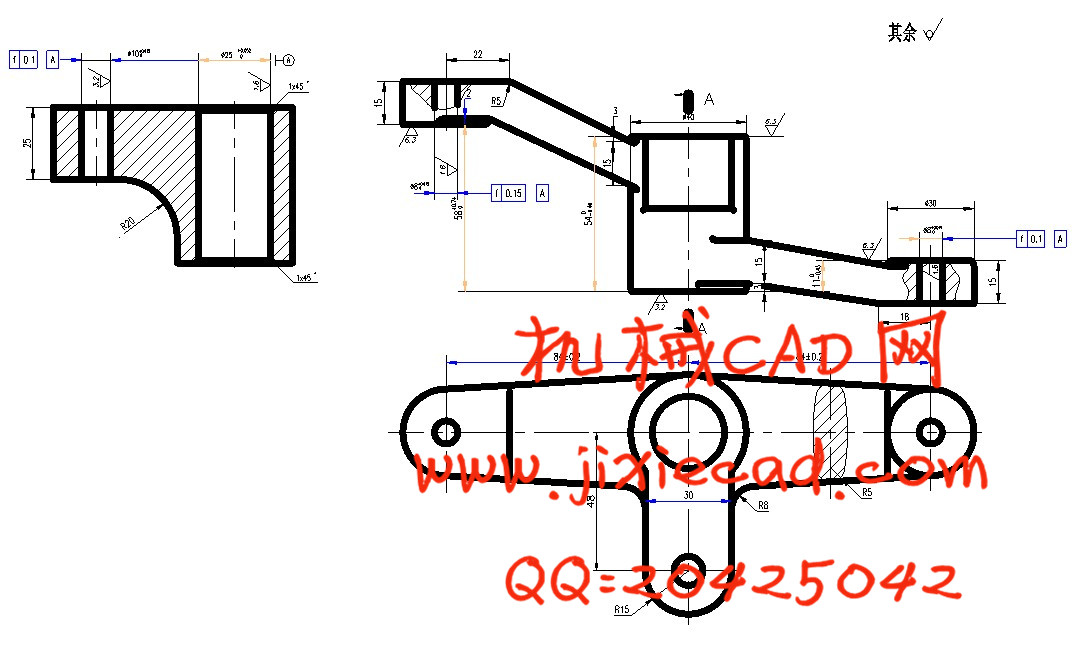

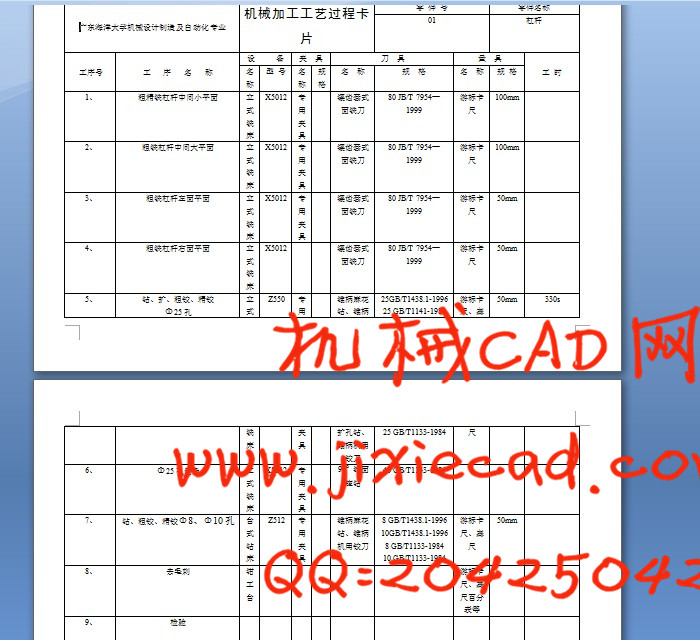

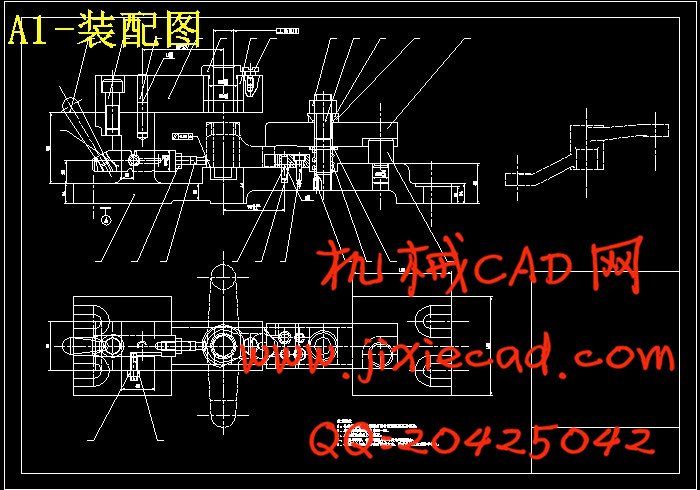

部分图纸截图
