设计简介
摘 要

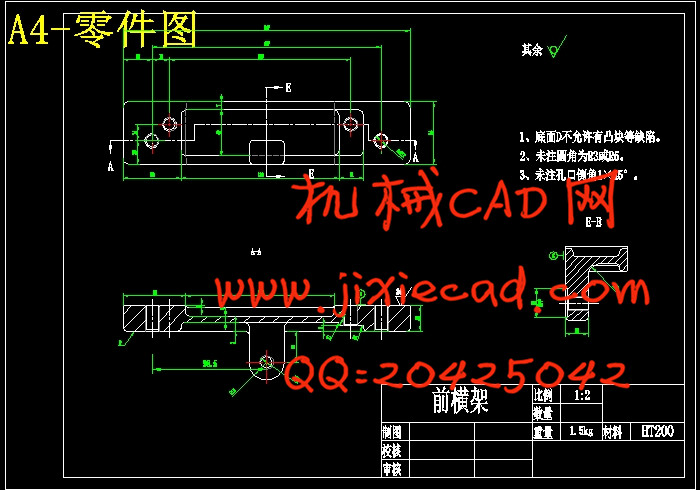

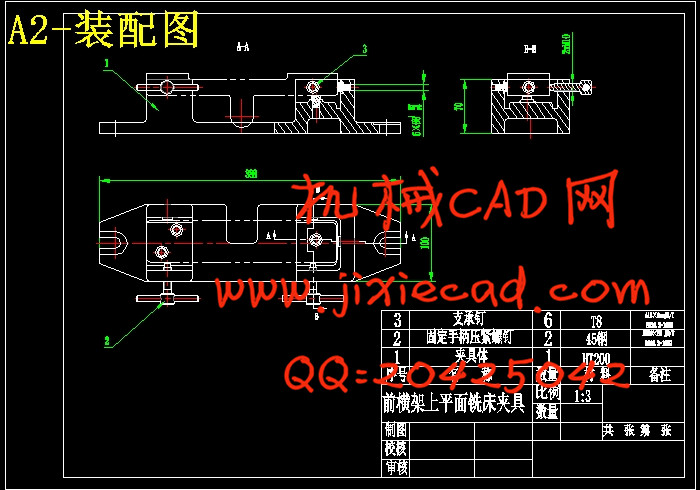

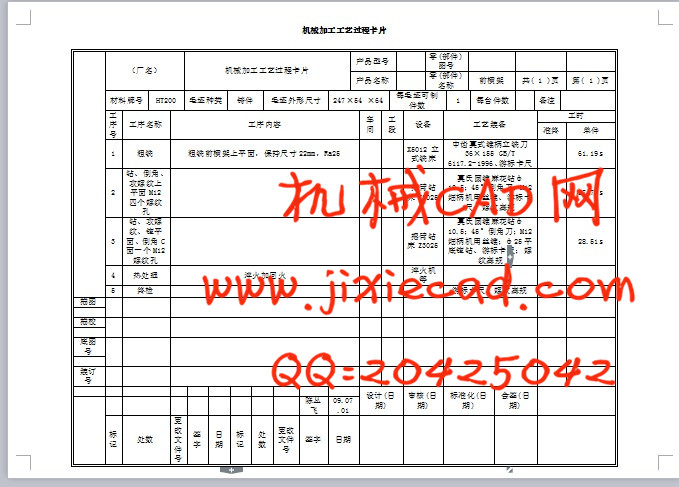

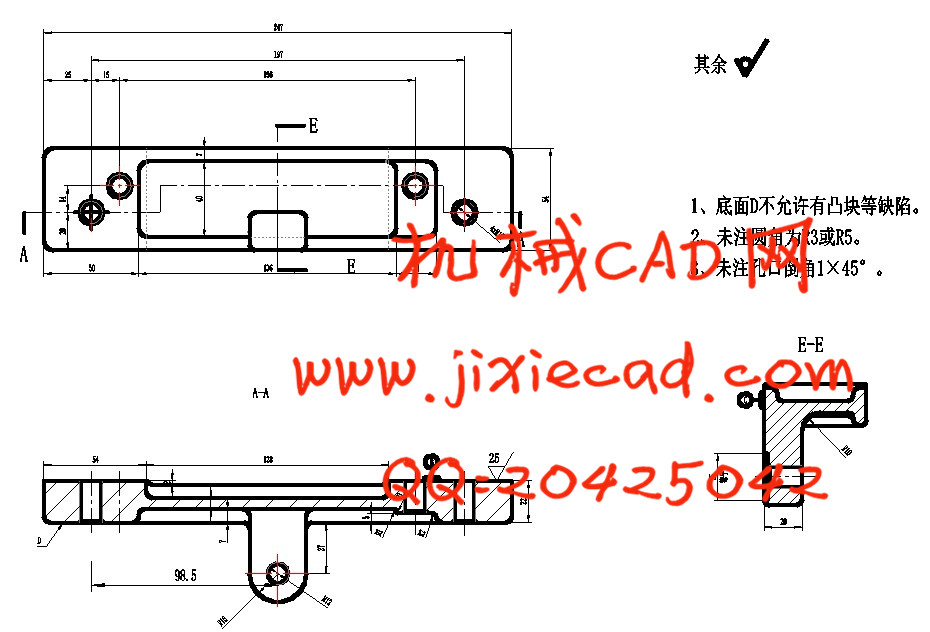

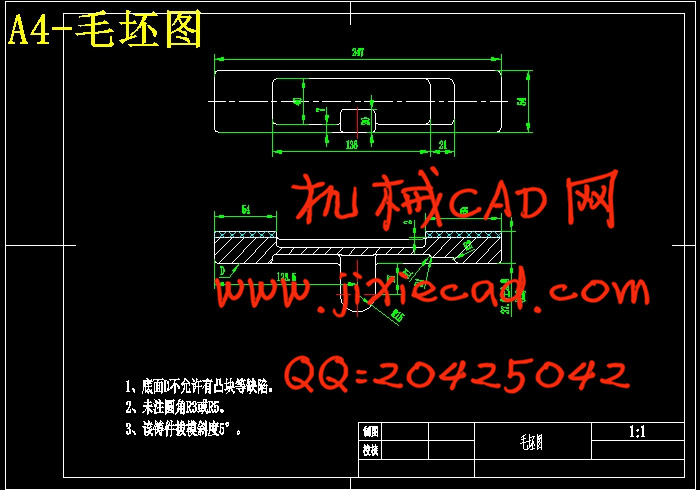

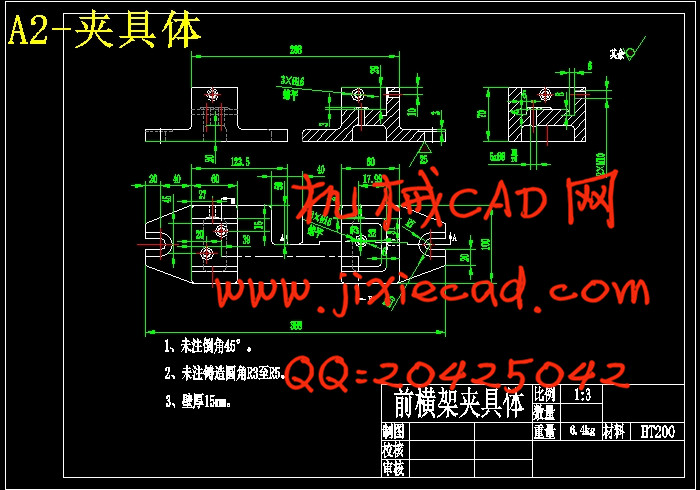

对前横架零件进行了自主的零件工艺性分析和机械加工工艺规程设计，绘制了相应的零件图和毛坯图，填写相应的机械加工工艺过程卡和机械加工工序卡。在此基础上进一步设计了指定工序的专用机床夹具，并且绘制其装配图。通过该课程设计，进一步掌握机械制造技术的相应知识，将所学理论与生产实践相结合。同时对Pro/E软件进一步学习，使用。本次设计使学生得到解决问题和分析问题能力的初步培养，提出了自主的设计思想，完成所要求的设计任务。
关键词：前横架；机械制造；专用夹具；工艺规程；实践
Abstract
Advancing technology capability analysis and the machine-finishing technological process design of the first transverse frame independently, and planning the corresponding detail drawing and the semifinished materials chart, and filling in the corresponding machine-finishing technological process card and the machine-finishing travel chart, designing the special jig of the working procedure, and planning its assembly drawing. Through this curriculum project, further grasping knowledge of the machine manufacture technology, and unifying the theory and the production practice. Meanwhile further studying to the Pro/E software, and using it. This design preliminary raises the student’s ability of solving the problem and analyzing question, proposing the thought of design independently, completing the task which the design requests.
Key word: First transverse frame; Machine manufacture; Unit clamp; Technological process; Practices
目 录
1前横架工艺性分析及生产类型的确定 1
1.1前横架工作表面 1
1.2前横架的技术要求 1
1.3审查前横架工艺性 1
1.4确定前横架生产类型 2
2确定毛坯，绘制毛坯图 2
2.1选择毛坯 2
2.2确定毛坯的尺寸公差和机械加工余量 2
2.2.1公差等级 2
2.2.2铸件质量 3
2.2.3机械加工余量 3
2.2.4基本尺寸 3
2.3绘制前横架铸造毛坯图 3
3.拟定前横架工艺路线 3
3.1定位基准的选择 3
3.1.1精基准的选择 3
3.1.2粗基准的选择 3
3.2表面加工方法的确定 4
3.3加工阶段划分 4
3.4工序的集中与分散 4
3.5工序顺序的安排 5
3.5.1机械加工工序 5
3.5.2热处理工序 5
3.5.3辅助工序 5
3.6确定工艺路线 5
4.机床设备及工艺装备的选用 5
5.加工余量、工序尺寸和公差的确定 6
5.1工序1——粗铣前横架上平面至设计尺寸的加工余量、工序尺寸和公差的确定 6
5.2工序2——钻-倒角-攻螺纹上平面M12四个螺纹孔的加工余量、工序尺寸和公差的确定 7
5.3工序3——钻-攻螺纹-锪平面-倒角C面一个M12螺纹孔的加工余量、工序尺寸和公差的确定 7
6.切削用量、时间定额的计算 7
6.1切削用量的计算 7
6.1.1工序1——粗铣前横架上平面 7
6.1.2工序2——钻、倒角、攻螺纹上平面M12四个螺纹孔 7
6.1.3工序3——钻、攻螺纹、锪平面、倒角C面一个M12螺纹孔 8
6.2时间定额计算 8
6.2.1基本事件的计算 8
6.2.2辅助时间的计算 8
6.2.3其他时间计算 9
6.2.4单件时间计算 9
7.专用机床夹具设计 10
7.1定位基准的选择 10
7.2切削力及夹紧力计算 10
7.3定位误差分析 11
7.4夹具设计及操作的简要说明 11
对前横架零件进行了自主的零件工艺性分析和机械加工工艺规程设计，绘制了相应的零件图和毛坯图，填写相应的机械加工工艺过程卡和机械加工工序卡。在此基础上进一步设计了指定工序的专用机床夹具，并且绘制其装配图。通过该课程设计，进一步掌握机械制造技术的相应知识，将所学理论与生产实践相结合。同时对Pro/E软件进一步学习，使用。本次设计使学生得到解决问题和分析问题能力的初步培养，提出了自主的设计思想，完成所要求的设计任务。
关键词：前横架；机械制造；专用夹具；工艺规程；实践
Abstract
Advancing technology capability analysis and the machine-finishing technological process design of the first transverse frame independently, and planning the corresponding detail drawing and the semifinished materials chart, and filling in the corresponding machine-finishing technological process card and the machine-finishing travel chart, designing the special jig of the working procedure, and planning its assembly drawing. Through this curriculum project, further grasping knowledge of the machine manufacture technology, and unifying the theory and the production practice. Meanwhile further studying to the Pro/E software, and using it. This design preliminary raises the student’s ability of solving the problem and analyzing question, proposing the thought of design independently, completing the task which the design requests.
Key word: First transverse frame; Machine manufacture; Unit clamp; Technological process; Practices
