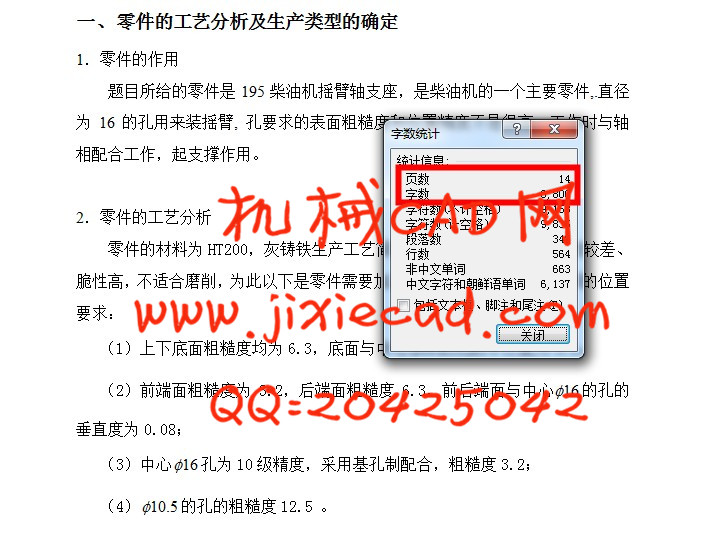

1．零件的作用

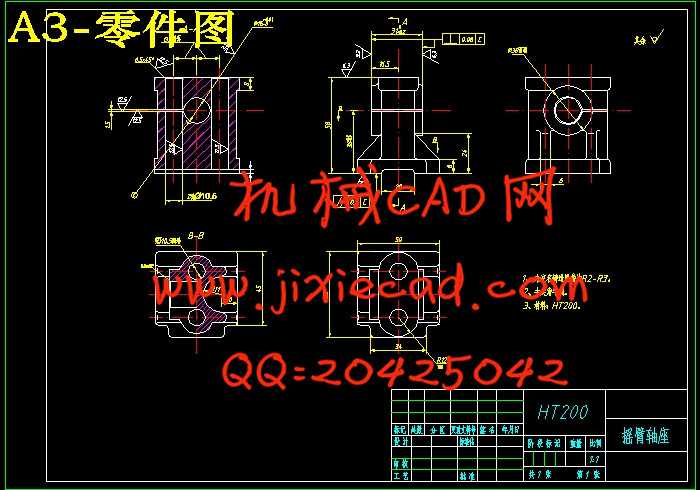

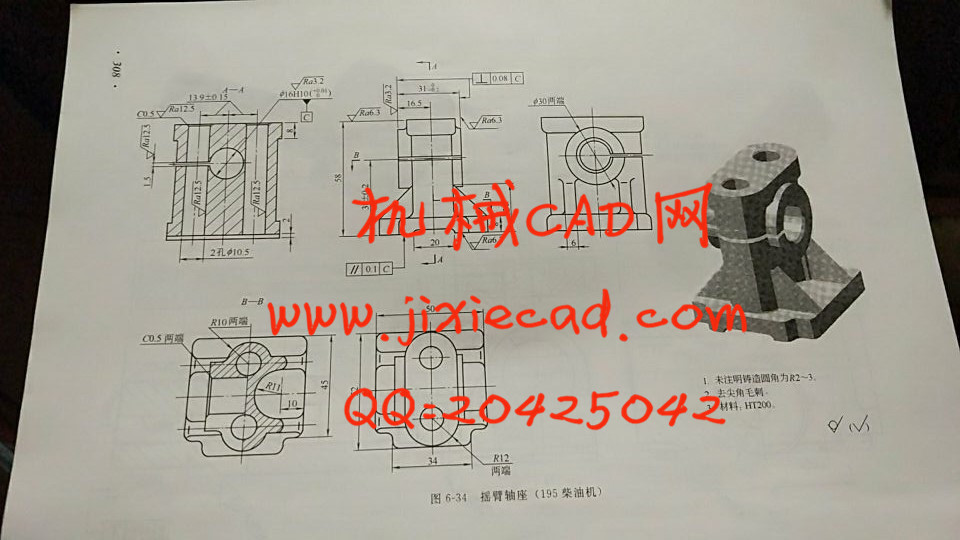

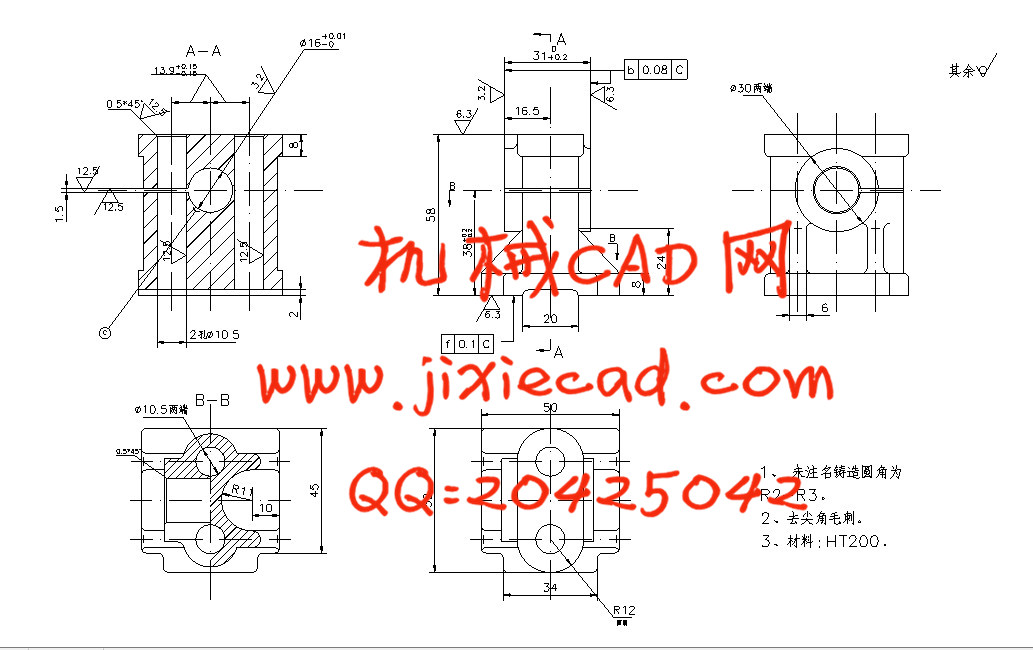

    题目所给的零件是195柴油机摇臂轴支座，是柴油机的一个主要零件,.直径为16的孔用来装摇臂, 孔要求的表面粗糙度和位置精度不是很高，工作时与轴相配合工作，起支撑作用。

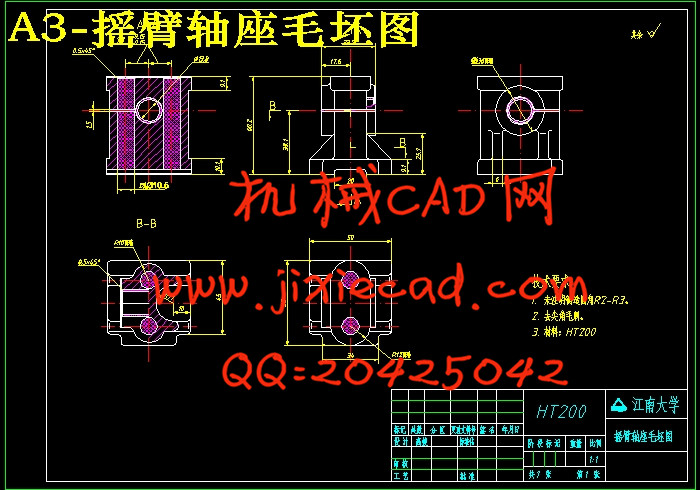

2．零件的工艺分析
零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是零件需要加工的表面以及加工表面之间的位置要求：
（1）上下底面粗糙度均为6.3，底面与中心的孔的平行度为0.1；
（2）前端面粗糙度为3.2，后端面粗糙度6.3，前后端面与中心的孔的垂直度为0.08；
（3）中心孔为10级精度，采用基孔制配合，粗糙度3.2；
（4）的孔的粗糙度12.5 。

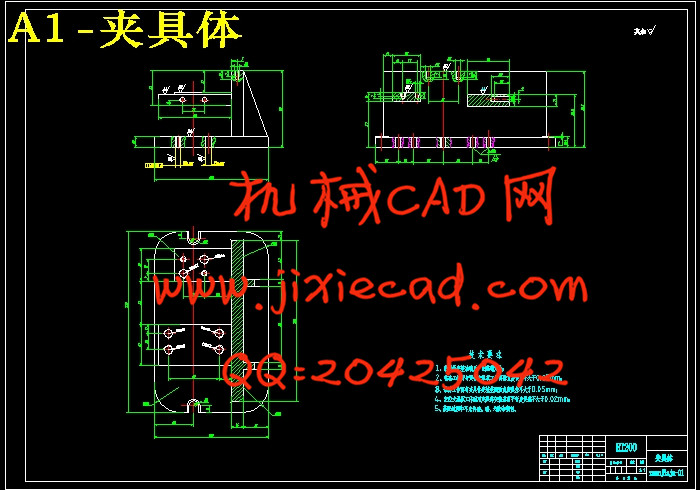

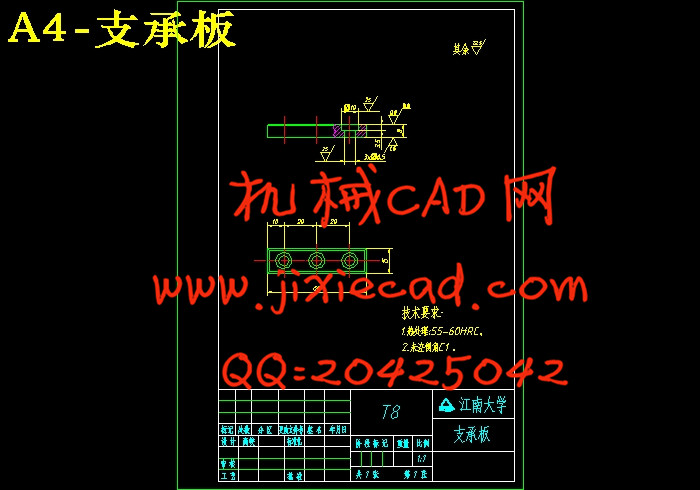

由上面分析可知，可以半精加工下底面后，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。

3.零件的生产类型
依据设计要求Q=5000台/年，n=1件/台；结合生产实际，备品率α和废品率β分别取10%
和1%代入公式得该工件的生产纲领N=50005000件/年   零件质量为，查表知其属于轻型，生产类型为中批。
