设计名称
倒挡 倒档拨叉 机械加工工艺规程和夹具课程设计【钻14H9孔】
设计编号
K049-A4
设计软件
AutoCAD,Word

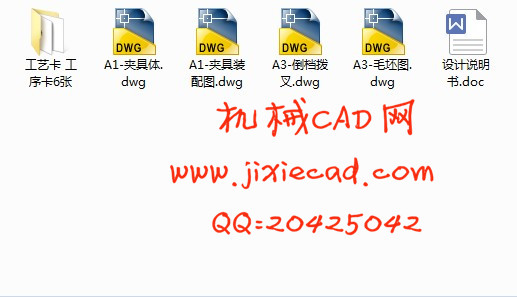

包含内容
见右侧图片
说明字数
见下方截图
图纸数量
见右侧图片
推荐指数
较高
价格
价格优惠中
整理日期
2017-11-10
整理人
admin
设计简介

一、序言 - 2 -

二、零件的工艺分析及生产类型的确定 - 2 -

1 零件的作用 - 2 -

2 零件的工艺分析 - 2 -

3 零件的生产类型 - 3 -

三、毛坯的选择与设计 - 4 -

1 选择毛坯 - 4 -

2 确定机械加工余量 - 4 -

3 设计毛坯图 - 5 -

四、加工方法和工艺路线的设计 - 6 -

1 定位基准的选择 - 6 -

1)粗基准的选择 - 6 -

2)精基准的选择 - 7 -

2 零件表面加工方法的选择 - 7 -

3 制订工艺路线 - 8 -

五、工序设计 - 10 -

1 选择加工设备与工艺装备 - 10 -

1)选择机床 - 10 -

3)选择量具 - 11 -

2 确定工序尺寸 - 11 -

1φ24端面加工余量 - 11 -

2)钻1314H9 - 12 -

3)面加工余量 - 12 -

3)钻 - 13 -

六、确定切削用量及基本时间 - 13 -

1工序3 - 13 -

2 工序4 - 14 -

2.1确定钻φ13mm孔的切削用量。 - 14 -

2.2确定扩φ14H9孔的切削用量。 - 14 -

2.3基本时间 - 14 -

3工序6 - 15 -

3.1确定铣开挡底面圆柱面R15的切削用量 - 15 -

3.2 确定铣开挡底面圆柱面R19的切削用量 - 15 -

3.3确定开挡脚面的切削用量 - 16 -

4工序7 - 16 -

5 、工序8 - 17 -

七、夹具设计 - 17 -

八、设计小结 - 18 -

九、参考资料 - 19 -
 题目所给的零件为倒挡拨叉,是与操纵机构零件结合用与拨动滑动齿轮实现输出轴的倒转。故对配合面、14H13槽以及下拨叉有精度要求。

2 零件的工艺分析

通过对该零件图的重新绘制,知原图样的试图正确、完整,尺寸、公差及技术要求齐全。
从零件图上看,该零件是典型的叉架类零件,结构比较复杂,形位精度要求不算高。为大批量生产的铸件。其主要加工的有14H9表面粗糙度为Ra6.3um,其轴轴要保证直线度M级0.03;斜脚面尺寸要求公差尺寸为-0.48到0;开挡公差尺寸为0.1到0.2,表面粗糙度为Ra6.3um并保证与14H9轴线的垂直度为0.25;R19面粗糙度为Ra12.5um,表面要求淬火处理,硬度要求为48~53HRC;下爪总长公差尺寸为-1到0;后脚面公差尺寸为0到0.52,前面到轴线尺寸18的公差尺寸为±0.2;孔8.7公差尺寸为0到0.09,其轴线到开挡前脚面的尺寸41.5的公差尺寸为±0.15,孔深32公差尺寸为-1到0;拨叉尺寸要求较高,两内表面归于孔8.7的对称度为0.4,内表面表面粗糙度为Ra12.5,内表面满足配合14H13公差尺寸为0到0.27,其槽底部分允许呈R3max圆角或2最大长为3的倒角;孔8.7还需锪平直径为12;孔24端面、开挡内R15面、孔8.7内表面以及槽14H13底面表面粗糙度为Ra25一般的加工都可获得。通过分析该零件,其布局合理,虽结构复杂,但加工要求比较容易保证,我们通过专用夹具可保证其加工要求,整个图面清晰,尺寸完整合理,能够完整表达物体的形状和大小,符合要求。


部分图纸截图
