设计简介
对气动机械手的基本要求是能快速、准确地拾-放和搬运物件，这就要求它们具有高精度、快速反应、一定的承载能力、足够的工作空间和灵活的自由度及在任意位置都能自动定位等特性。设计气动机械手的原则是:充分分析作业对象(工件)的作业技术要求，拟定最合理的作业工序和工艺，并满足系统功能要求和环境条件;明确工件的结构形状和材料特性，定位精度要求，抓取、搬运时的受力特性、尺寸和质量参数等，从而进一步确定对机械手结构及运行控制的要求;尽量选用定型的标准组件，简化设计制造过程，兼顾通用性和专用性，并能实现柔性转换和编程控制。
2.1机械手的坐标型式与自由度
按机械手手臂的不同运动形式及其组合情况，其坐标型式可分为直角坐标式、圆柱坐标式、球坐标式和关节式。由于本机械手在上下料时手臂具有升降、收缩及回转运动，因此，采用圆柱坐标型式。相应的机械手具有四个自由度，为了弥补升降运动行程较小的缺点，增加手臂摆动机构，从而增加一个手臂上下摆动的自由度。

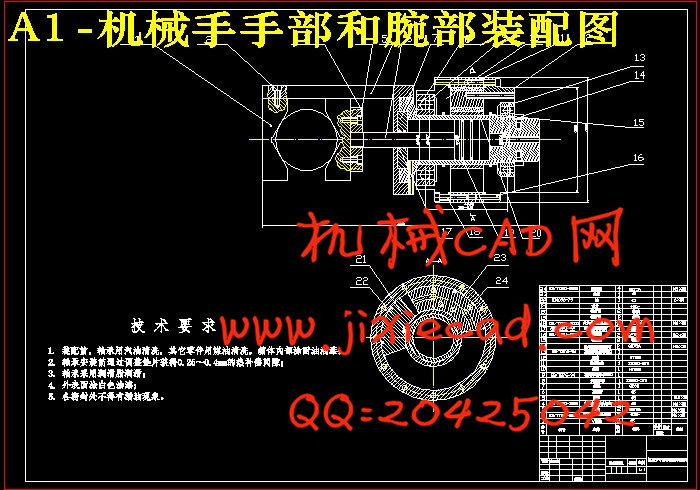

2.2机械手的手部结构方案设计
为了使机械手的通用性更强，把机械手的手部结构设计成可更换结构，当工件是棒料时，使用夹持式手部；当工件是板料时，使用气流负压式吸盘。
2.3机械手的手腕结构方案设计

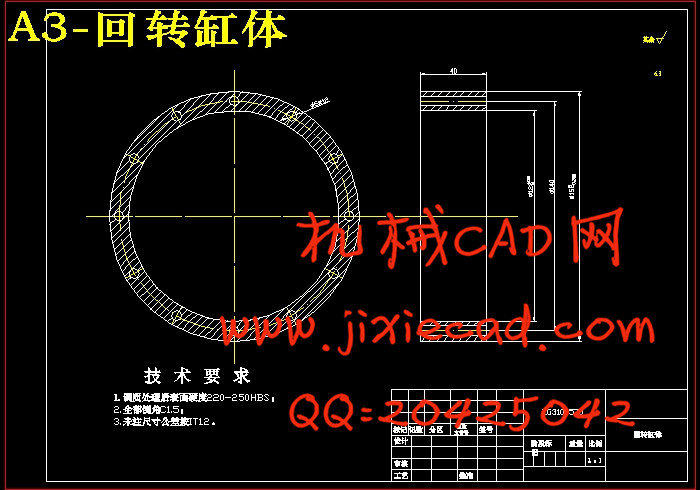

考虑到机械手的通用性，同时由于被抓取工件是水平放置，因此手腕必须设有回转运动才可满足工作的要求。因此，手腕设计成回转结构，实现手腕回转运动的机构为回转气缸。
2.4机械手的手臂结构方案设计

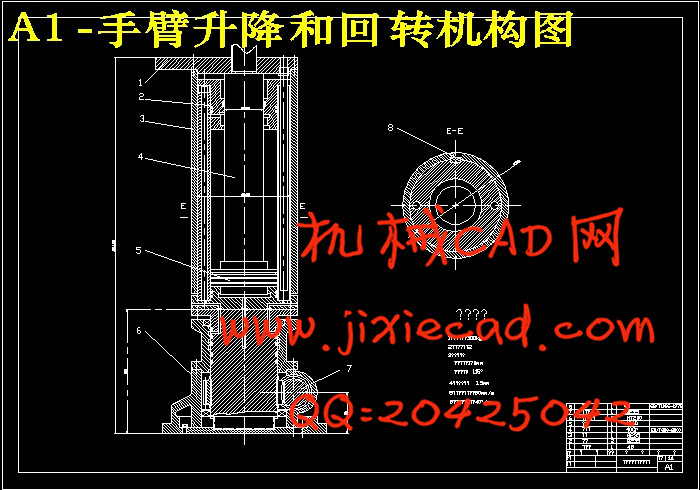

按照抓取工件的要求，本机械手的手臂有三个自由度，即手臂的伸缩、左右回转和升降(或俯仰)运动。手臂的回转和升降运动是通过立柱来实现的，立柱的横向移动即为手臂的横移。手臂的各种运动由气缸来实现。
2.5机械手的驱动方案设计
由于气压传动系统的动作迅速，反应灵敏，阻力损失和泄漏较小，成本低廉因此本机械手采用气压传动方式。
2.6机械手的控制方案设计
考虑到机械手的通用性，同时使用点位控制，因此我们采用可编程序控制器 (PLC)对机械手进行控制。当机械手的动作流程改变时，只需改变PLC程序即可实现，非常方便快捷。
2.7机械手的主要参数
1、主参数机械手的最大抓重是其规格的主参数，目前机械手最大抓重以10公斤左右的为数最多。故该机械手主参数定为10公斤，高速动作时抓重减半。使用吸盘式手部时可吸附5公斤的重物。
2、基本参数运动速度是机械手主要的基本参数。操作节拍对机械手速度提出了要求，设计速度过低限制了它的使用范围。而影响机械手动作快慢的主要因素是手臂伸缩及回转的速度。
该机械手最大移动速度设计为1. 2m/s，最大回转速度设计为120o/s。平均移动速度为lm/s，平均回转速度为900/s。
机械手动作时有启动、停止过程的加、减速度存在，用速度一行程曲线来说明速度特性较为全面，因为平均速度与行程有关，故用平均速度表示速度的快慢更为符合速度特性。
除了运动速度以外，手臂设计的基本参数还有伸缩行程和工作半径。大部分机械手设计成相当于人工坐着或站着且略有走动操作的空间。过大的伸缩行程和工作半径，必然带来偏重力矩增大而刚性降低。在这种情况下宜采用自动传送装置为好。根据统计和比较，该机械手手臂的伸缩行程定为600mm,最大工作半径约为1500mm，手臂安装前后可调200mm。手臂回转行程范围定为2400(应大于1800，否则需安装多只手臂)，又由于该机械手设计成手臂安装范围可调，从而扩大了它的使用范围。手臂升降行程定为150mm。定位精度也是基本参数之一。该机械手的定位精度为土0. 5—±1 mm，旋转角度为180°。

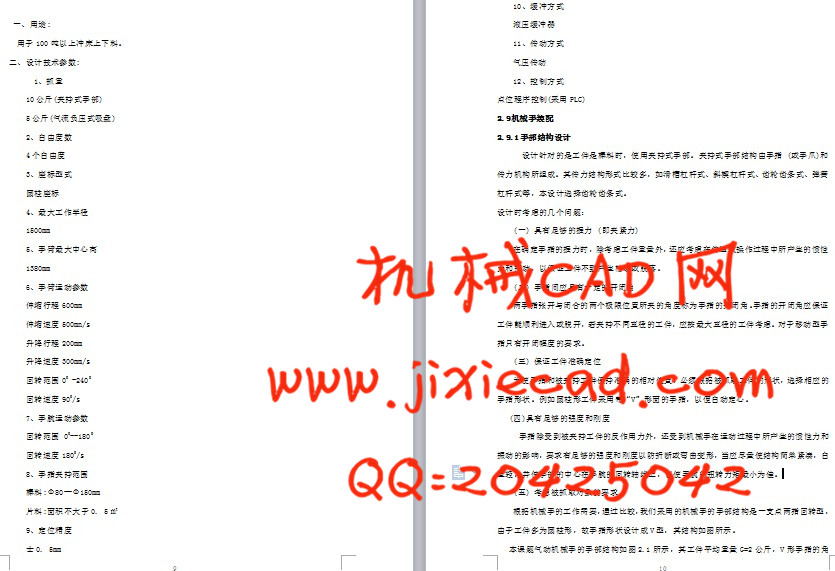

2.8机械手的技术参数列表
一、用途:
用于100吨以上冲床上下料。
二、设计技术参数:
1、抓重
10公斤(夹持式手部)
5公斤(气流负压式吸盘)
2、自由度数
4个自由度
3、座标型式
圆柱座标
4、最大工作半径
1500mm
5、手臂最大中心高
1380mm
6、手臂运动参数
伸缩行程600mm
伸缩速度500mn/s
升降行程200mm
升降速度300mm/s
回转范围00 -2400
回转速度900/s
7、手腕运动参数
回转范围 00--1800
回转速度1800/s
8、手指夹持范围
棒料:Ф80—Ф150mm
片料:面积不大于0. 5㎡
9、定位精度
士0. 5mm
10、缓冲方式
液压缓冲器
11、传动方式
气压传动
12、控制方式
点位程序控制(采用PLC)
