设计简介
前 言
随着新疆农业产业结构的调整，林果业种植面积迅速扩大，其中红枣种植面积增长最快，给农民带来了巨大的经济效益。但是目前林果业的机械化水平较低，目前红枣收获主要还是采用传统的击打果枝，使红枣落在地上，再采用人工捡拾的方法进行收获，不仅耗费大量的人力而且作业成本较高，收获的效率也比较低，针对这一现状我们研究了一种新型的红枣收获机，气吸式红枣收获机。
本课题研究一种新型的红枣收获机，气吸式红枣收获机，包括装有行走论的机架及风机，在机架上设计一个盛果箱，在盛果箱前端上部安装着一根吸气管，所说的风机安装在吸气管上，吸气管的自由端连接着一只红枣捡拾吸头，在盛果箱的后部上方请杂物沉降式下端连接着一个过滤网兜，在盛果箱中部顶面下设置着一竖直向下延伸的挡枣部，挡枣部的长度和盛果箱的宽度相同，在挡枣部下方的盛果箱内设计一个盛果筐，盛果筐前端顶边与盛果箱的前臂之间设计一个倾斜的红枣下滑板。本设计不仅结构简单而且造价低廉，通过机械代替人工捡拾地面的红枣，不仅速度快而且功效高，而且不损伤红枣，省时省力。
枣树在我国的分布很广，一般来讲，小气侯冬季最低气温不低于-32℃，就可栽培植枣。枣树在我国大面积经济栽培主要在山东、河北、河南、山西、陕西五省的黄河流域，近年来安徽、甘肃、湖南、湖北发展很快。红枣为温带作物，适应性强，营养丰富，富含铁元素和维生素。红枣素有“铁杆庄稼”之称，具有耐旱、耐涝的特性，是发展节水型林果业的首选良种。由于经济的发展，特色农业的建立，红枣种植成为现代农业发展的一条新的产业项目，红枣产业已呈现出区域化布局、规模化发展、多种栽培模式尽显其效的新格局。各地根据自己的情况确立了不同的枣树种植面积，为农民增加了经济收入。随着红枣的种植面积的增加，红枣的机械化作业在红枣栽培中的重要性逐渐凸显。依据最近几年新疆林果业发展的态式分析，新疆果树种植每年以10%的速度递增，由于林果业的快速发展，各地已形成了较大的种植规模, 每到收获季节需要投入大量的劳力来完成水果采收。可以预见到, 再过3～5 年, 新种植的果树进入盛果期后, 水果采收作业将会出现因劳动力短缺、采收不及时, 而直接影响果品质量和造成大量损失的问题。这是因为, 水果采摘是一项劳动投入量很大的作业, 有些水果因成熟期不一致, 需要多次采摘才能完成收获; 而有些作为鲜食或作为加工用途的果品, 因市场对于果实外观要求较高, 不能有碰伤、刮伤、压裂等机械损伤, 采收这些水果时必须小心翼翼; 另外, 水果收获是在离地面有3～5m 高的空中作业, 以上原因决定了水果采摘是一项费时、费工、费力的作业。人工采收水果的速度缓慢, 大面积发展水果种植时, 必须要依靠机械化来提高采摘效率。据有关资料介绍, 有些鲜食水果的采收用工量较大, 约占水果生产总用工量的50%以上,导致特色果品的生产成本过大, 不能满足向果品加工企业提供数量充足、质量优越、价格相对低廉的原料, 这样极不利于企业直接参与市场竞争。可移式红枣收获机械的研究，就是针对红枣的采摘时的要求进行设计的采摘机械，红枣的机械化收获对提高收获效率, 降低收获作业成本, 做到适时收获, 减少收获过程中造成的机械损伤, 保证红枣质量, 促进枣业生产的规范化、标准化具有重要现实意义。
目 录
1.绪论 1
1.1选题的意义和目的 1
1.2国内外研究现状 2
1.3方案的确定 3
2.设计方案的选择 3
2.1采摘方式 3
2.2传动方式 3
3 红枣采收机的结构机说明与工作原理 4
3.1 气吸式红枣收获机的工作原理图 4
3.2红枣采收机的工作原理 4
4 作业程序 4
4.1启动本机械的动力装置汽油机。 4
4.2放置好盛果筐子。 4
5 红枣采收机的零件的选择 4
5.1设计要求 4
5.2工作方式的确定 5
5.2动力的选择 5
5.2.1风机的选择 5
5.2.2风机的选型计算 5
5.2.3风机流量的计算 6
5.2.4压力功率与风机的选型 7
6主要的已知参数 9
6.1汽油机的选择 9
6.2气吸式红枣售货机的机架的设计 9

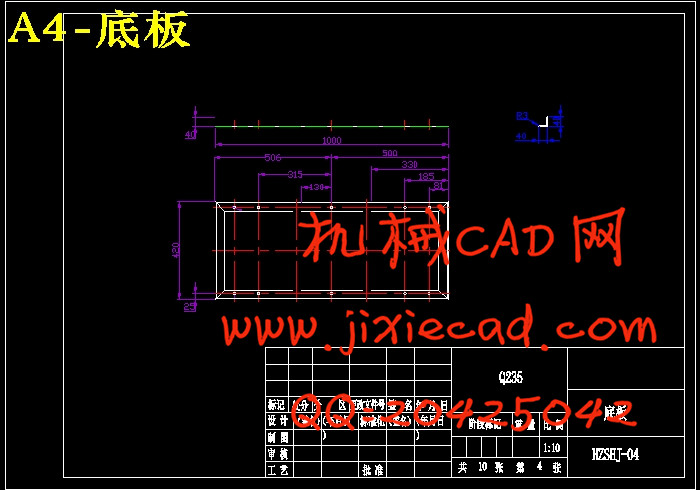

6.3底板的设计 10

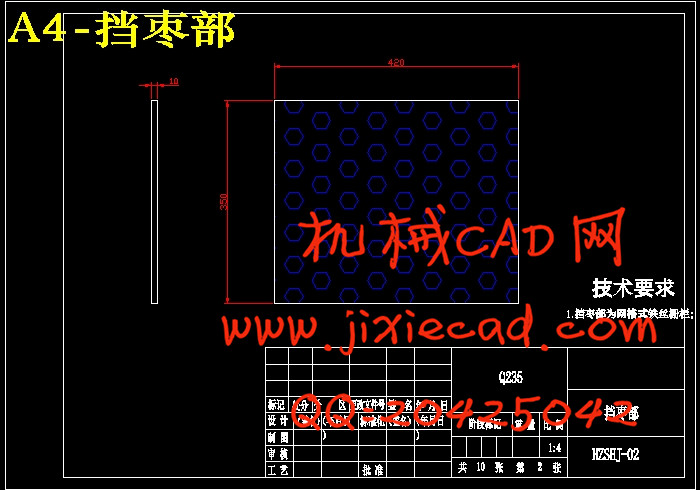

6.4挡枣部的设计 10
6.5尘袋的设计 11

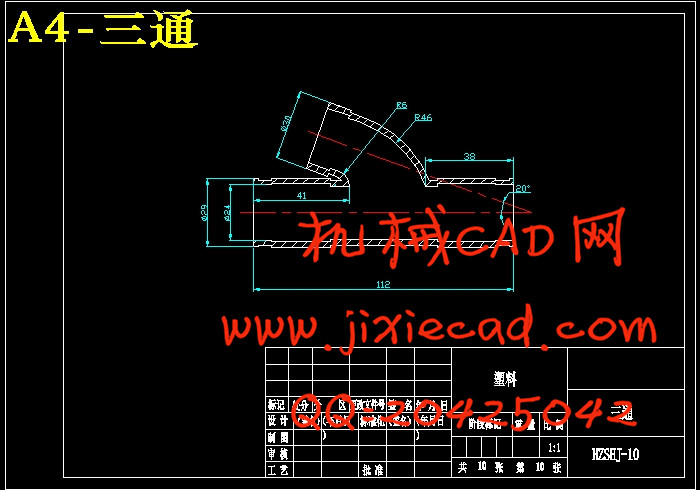

6.6三通的设计 11

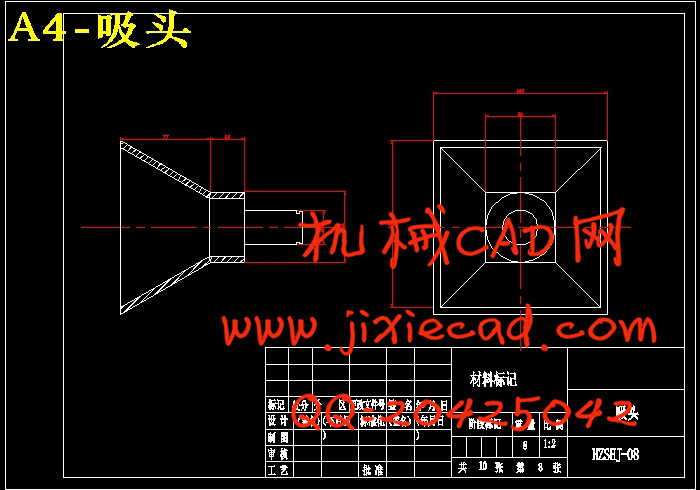

6.7风机吸头的设计 12
致 谢 13
参考文献 14
