设计简介
转向桥是利用转向节使车轮偏转一定的角度以实现汽车的转向，同时还承受和传递汽车与车架及车架之间的垂直载荷、 纵向力和侧向力以及这些力形成的力矩。转向桥通常位于汽车的前部，因此也常称为前桥。

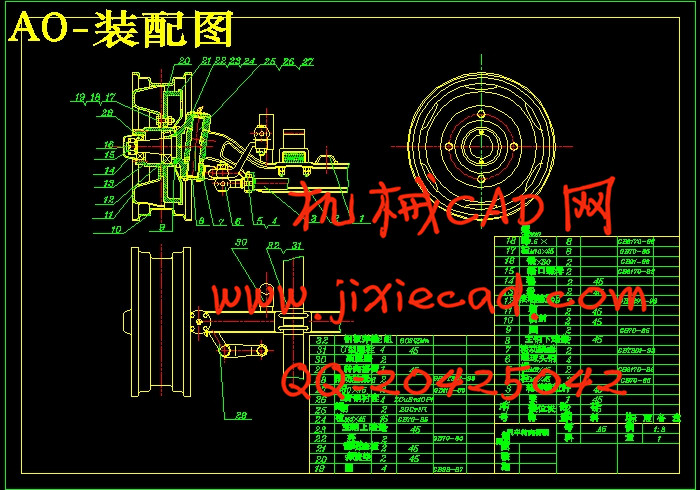

各类汽车的转向桥结构基本相同，主要有前轴（梁）、转向节、主销和轮毂
(1)前轴：由中碳钢锻造，采用抗弯性较好的工字形断面。为了提高抗扭强度，接近两端略呈方形。前轴中部下凹使发动机的位置得以降低，进而降低汽车质心，扩展驾驶员视野，减小传动轴与变速器输出轴之间的夹角。下凹部分的两端制有带通孔的加宽平面，用以安装钢板弹簧。前轴两端向上翘起，各有一个呈拳形的加粗部分，并制有通孔。
(2)主销：即插入前轴的主销孔内。为防止主销在孔内转动，用带有螺纹的楔形销将其固定。

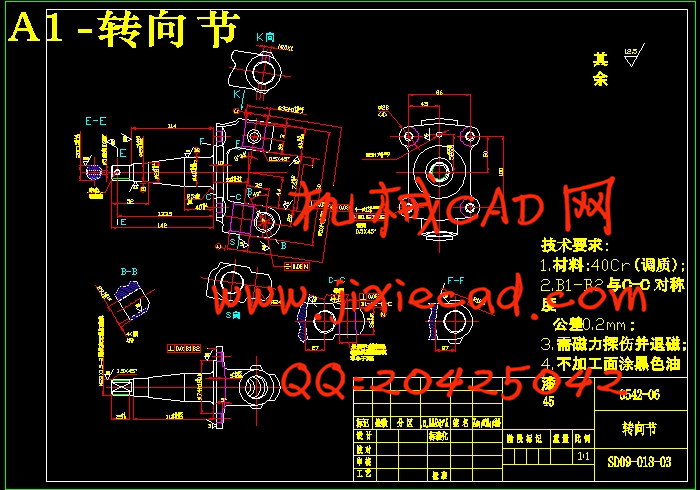

(3)转向节：转向节上的两耳制有销孔，销孔套装在主销伸出的两端头，使转向节连同前轮可以绕主销偏转，实现汽车转向。为了限制前轮最大偏转角，在前轴两端还制有最大转向角限位凸块(或安装限位螺钉)。
转向节的两个销孔，要求有较高的同心度，以保证主销的安装精度和转向灵活。为了减少磨损，在销孔内压入青铜或尼龙衬套。衬套上开有润滑油槽，由安装在转向节上的油嘴注入润滑脂润滑。为使转向灵活轻便，还在转向节下耳的上方与前轴之间装有推力轴承11；在转向节上耳与前轴之间，装有调整垫片8，用以调整轴向间隙。
左转向节的上耳装有与转向节臂9制成一体的凸缘，在下耳上装有与转向节下臂制成一体的凸缘。两凸缘上均制有一矩形键与左转向节上、下耳处的键槽相配合，转向节即通过矩形键及带有键形套的双头螺栓与转向节上下臂连接。
(4)轮毂：轮毂通过内外两个滚锥轴承套装在转向节轴颈上。轴承的松紧度可以由调整螺母调整，调好后的轮毂应能正、反方向自由转动而无明显的摆动。然后用锁紧垫圈锁紧。在锁紧垫圈外端还装有止推垫圈和锁紧螺母，拧紧后应把止推垫圈弯曲包住锁紧螺母或用开口销锁住，以防自行松动。
轮毂外端装有冲压的金属端盖，防止泥水或尘土浸入。轮毂内侧装有油封 (有的油封装在转向节轴颈的根部)，有的还装有挡油盘。一旦油封失效，则外面的挡油盘仍可防止润滑脂进入制动器内。
本文设计的是JY1061A型采用前置后轮驱动的载货汽车转向桥，因此该转向桥为从动桥。从动桥的功用：从动桥也称非驱动桥，又称从动车轴。它通过悬架与车架（或承载式车身）相联，两端安装从动车轮，用以承受和传递车轮与车架之间的力（垂直力、纵向力、横向力）和力矩。并保证转向轮作正确的转向运动

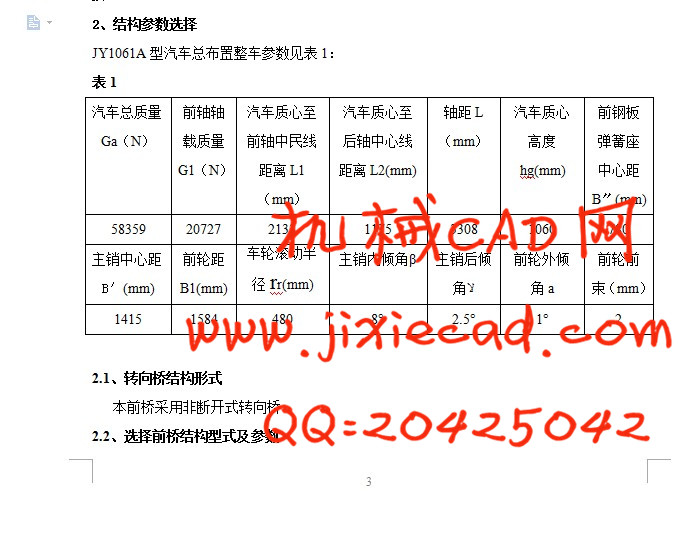

JY1061A型汽车总布置整车参数见表1：
表1
各类汽车的转向桥结构基本相同，主要有前轴（梁）、转向节、主销和轮毂
(1)前轴：由中碳钢锻造，采用抗弯性较好的工字形断面。为了提高抗扭强度，接近两端略呈方形。前轴中部下凹使发动机的位置得以降低，进而降低汽车质心，扩展驾驶员视野，减小传动轴与变速器输出轴之间的夹角。下凹部分的两端制有带通孔的加宽平面，用以安装钢板弹簧。前轴两端向上翘起，各有一个呈拳形的加粗部分，并制有通孔。
(2)主销：即插入前轴的主销孔内。为防止主销在孔内转动，用带有螺纹的楔形销将其固定。
(3)转向节：转向节上的两耳制有销孔，销孔套装在主销伸出的两端头，使转向节连同前轮可以绕主销偏转，实现汽车转向。为了限制前轮最大偏转角，在前轴两端还制有最大转向角限位凸块(或安装限位螺钉)。
转向节的两个销孔，要求有较高的同心度，以保证主销的安装精度和转向灵活。为了减少磨损，在销孔内压入青铜或尼龙衬套。衬套上开有润滑油槽，由安装在转向节上的油嘴注入润滑脂润滑。为使转向灵活轻便，还在转向节下耳的上方与前轴之间装有推力轴承11；在转向节上耳与前轴之间，装有调整垫片8，用以调整轴向间隙。
左转向节的上耳装有与转向节臂9制成一体的凸缘，在下耳上装有与转向节下臂制成一体的凸缘。两凸缘上均制有一矩形键与左转向节上、下耳处的键槽相配合，转向节即通过矩形键及带有键形套的双头螺栓与转向节上下臂连接。
(4)轮毂：轮毂通过内外两个滚锥轴承套装在转向节轴颈上。轴承的松紧度可以由调整螺母调整，调好后的轮毂应能正、反方向自由转动而无明显的摆动。然后用锁紧垫圈锁紧。在锁紧垫圈外端还装有止推垫圈和锁紧螺母，拧紧后应把止推垫圈弯曲包住锁紧螺母或用开口销锁住，以防自行松动。
轮毂外端装有冲压的金属端盖，防止泥水或尘土浸入。轮毂内侧装有油封 (有的油封装在转向节轴颈的根部)，有的还装有挡油盘。一旦油封失效，则外面的挡油盘仍可防止润滑脂进入制动器内。
本文设计的是JY1061A型采用前置后轮驱动的载货汽车转向桥，因此该转向桥为从动桥。从动桥的功用：从动桥也称非驱动桥，又称从动车轴。它通过悬架与车架（或承载式车身）相联，两端安装从动车轮，用以承受和传递车轮与车架之间的力（垂直力、纵向力、横向力）和力矩。并保证转向轮作正确的转向运动
JY1061A型汽车总布置整车参数见表1：
表1
| 汽车总质量Ga（N） | 前轴轴载质量G1（N） | 汽车质心至前轴中民线距离L1（mm） | 汽车质心至后轴中心线距离L2(mm) | 轴距L（mm） | 汽车质心高度hg(mm) | 前钢板弹簧座中心距B〞(mm) |
| 58359 | 20727 | 2133 | 1175 | 3308 | 1060 | 780 |
| 主销中心距B′(mm) | 前轮距B1(mm) | 车轮滚动半径rr(mm) | 主销内倾角β | 主销后倾角ﻻ | 前轮外倾角a | 前轮前束（mm） |
| 1415 | 1584 | 480 | 8° | 2.5° | 1° | 2 |
