球场划线机的设计

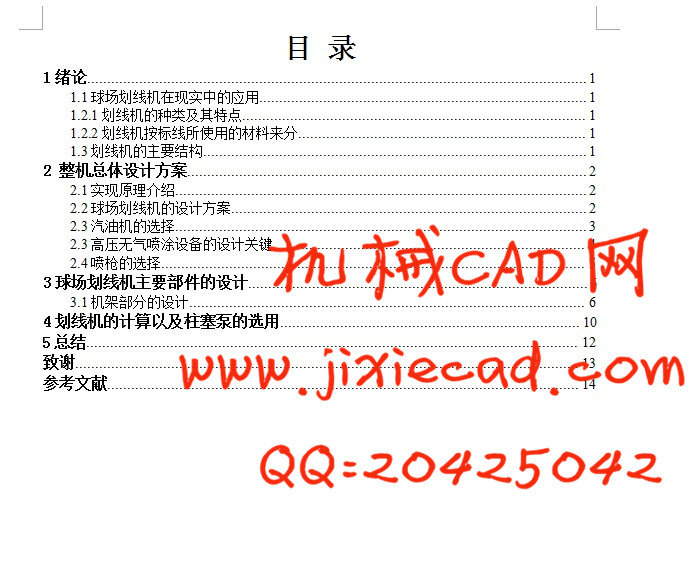

前 言
随着体育运动的迅速发展与普及，人们对标准化正规化的运动场地需求越来越大。运动场地的划线由手工完成效率低，误差大。延迟球场投入使用的时间，增加成本，且划线精度低，影响运动时的准确性。球场划线机与人工相比，工作效率高，划线误差小，充分利用能源，减小能耗，适于单人操作，其必将代替手工划线，广泛应用于运动场的划线中，有很大的市场价值。
划线机按行走方式可分为:手扶式、自行式、车载式。手扶式又称手推式,一般又分两种形式,即有发动机作为行驶动力,而人仅控制行驶和划线方向;或无发动机作为行驶动力^[1],而需靠人力推动及控制行驶和划线方向。主要运用于城区和特种图形的划线,由于其功率及容量较小,只适用于某些小范围的划线工作,但价廉,且灵活机动。故目前仍受到青睐,广泛使用。
冷漆(常温油漆)划线机该种机械有两种类型,即有气喷涂式和无气喷涂式。
(1)有气喷涂式划线机
有气喷涂是靠压缩空气将漆雾化,然后通过喷
枪嘴喷涂于地面。这种喷涂方式喷涂效率低,需在喷枪两侧增设滚动挡板,否则喷涂出的标线不规范。划线时涂料内要加入较多的稀释剂喷枪才能达到流畅,因此喷涂出的漆膜相对来说较薄(漆膜厚度小于0.3mm),消耗稀释溶剂材料也较多。
(2)无气喷涂式划线机
无气喷涂式划线机是利用专用高压泵对漆施加10-15MPa的压力,然后通过喷枪喷涂于地面,高压泵的加压方式有柱塞式和隔膜式两种。此种设备所喷涂出的标线整齐、美观,由于压力较大,不受涂料漆粘度的影响,无需稀释溶剂,因此喷涂出的标线较厚且均匀,故使用较为广泛。

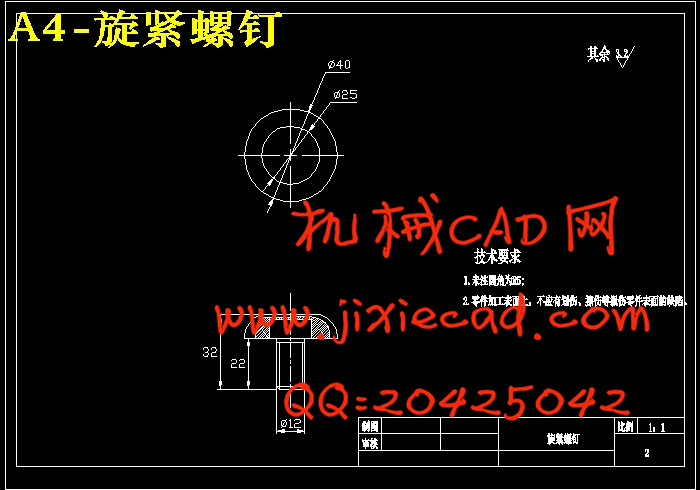

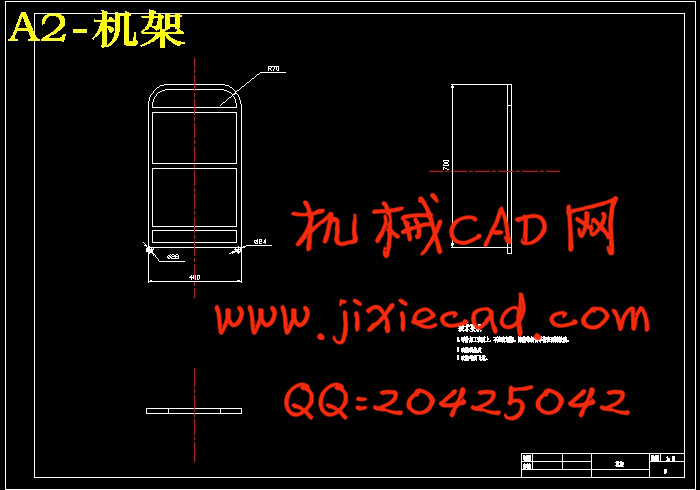

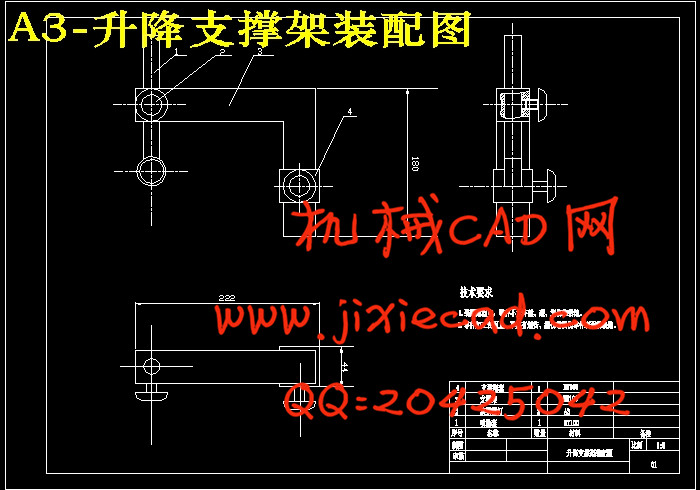

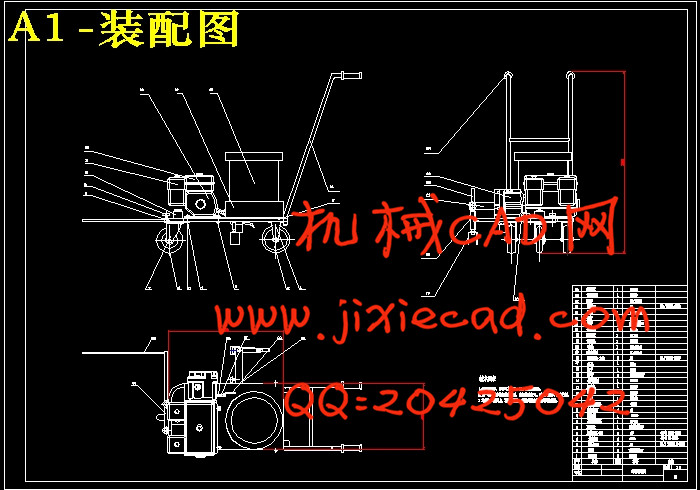

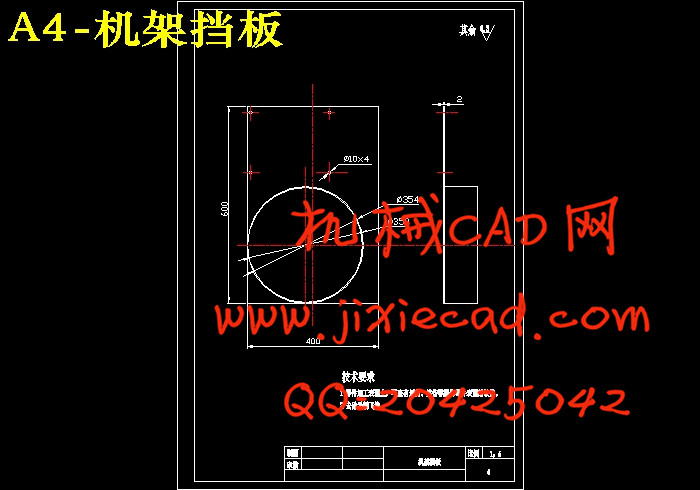

手扶式冷喷无式划线机机结构简单,质量轻,体积小,机动性好，线整齐美观,喷涂均匀,宽度可调。造价低，可靠性好，减轻劳动强度，提高工作效率。最为适合球场划线的使用。
