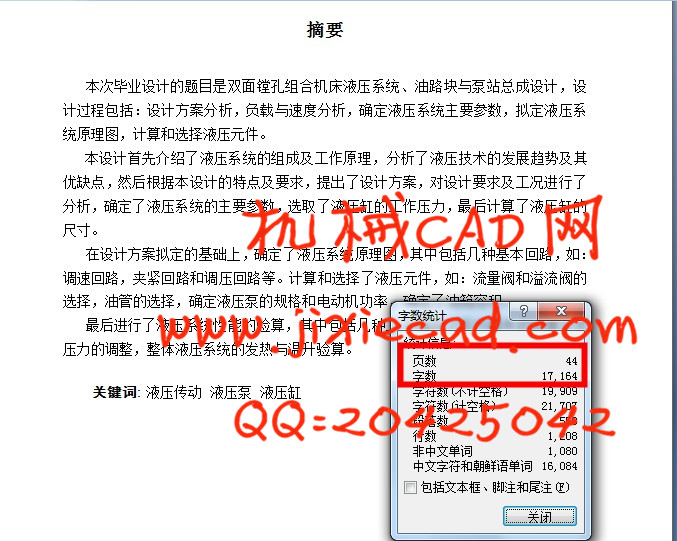

摘要

   本次毕业设计的题目是双面镗孔组合机床液压系统、油路块与泵站总成设计，设计过程包括：设计方案分析，负载与速度分析，确定液压系统主要参数，拟定液压系统原理图，计算和选择液压元件。
本设计首先介绍了液压系统的组成及工作原理，分析了液压技术的发展趋势及其优缺点，然后根据本设计的特点及要求，提出了设计方案，对设计要求及工况进行了分析，确定了液压系统的主要参数，选取了液压缸的工作压力，最后计算了液压缸的尺寸。
   在设计方案拟定的基础上，确定了液压系统原理图，其中包括几种基本回路，如：调速回路，夹紧回路和调压回路等。计算和选择了液压元件，如：流量阀和溢流阀的选择，油管的选择，确定液压泵的规格和电动机功率，确定了油箱容积。
   最后进行了液压系统性能的验算，其中包括几种工况情况下压力损失的验算及泵压力的调整，整体液压系统的发热与温升验算。

关键词: 液压传动 液压泵 液压缸

 Abstract
  The subject of the graduation project is double-sided boring machine tool hydraulic system and oil blocks and pump station assembly design, including: design scheme analysis, load and velocity analysis, confirming the main parameters of the hydraulic system, draw up hydraulic system diagram, calculation and selection of hydraulic components.
  Firstly, this design introduced the hydraulic system structure and working principle, analyzes the development trend of the technology of hydraulic and their advantages and disadvantages, then according to the characteristics and requirements of the project, this paper puts forward the design plan. In the scheme, the requirements and working conditions were analyzed to determine the main parameters of the hydraulic system, select the working pressure of the hydraulic cylinder, and finally calculate the size of the hydraulic cylinder.
    Programming in the design, based on the diagram to determine the hydraulic system, including several basic circuit, such as: speed loop, clamping circuit and the voltage regulator circuit and so on. Calculation and selection of hydraulic components, such as: the choice of flow valve and pressure relief valve, tubing choice, to determine the specifications of hydraulic pump and motor power to determine the tank volume.
     Finally, the performances of the hydraulic system are checked, which includes several conditions to testing the pressure loss and adjusting the pump pressure , and checking the heating and temperature rise of the overall hydraulic system
· Keywords: hydraulic   hydraulic cylinder   hydraulic pump
·

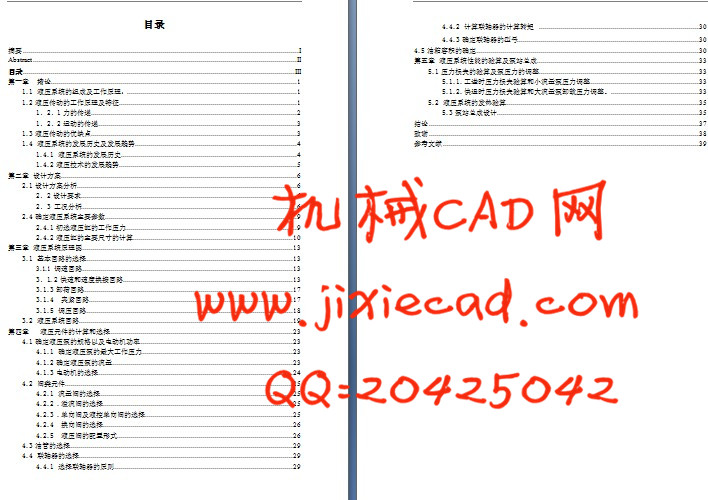

目录

摘要 I
Abstract II
目录 III
第一章  绪论 1
1.1 液压系统的组成及工作原理： 1
1.2液压传动的工作原理及特征 1
1．2．1力的传递 2
1．2．2运动的传递 3
1.3液压传动的优缺点 3
1.4 液压系统的发展历史及发展趋势 4
1.4.1 液压系统的发展历史 4
1.4.2液压技术的发展趋势 5
第二章 设计方案 6
2.1设计方案分析 6

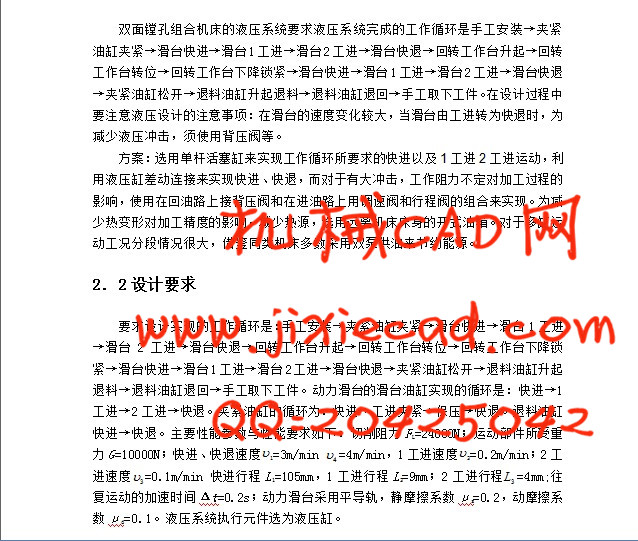

2．2设计要求 6
2．3 工况分析 6
2.4确定液压系统主要参数 9
2.4.1初选液压缸的工作压力 9
2.4.2液压缸的主要尺寸的计算 10
第三章 液压系统原理图 13
3.1 基本回路的选择 13
3.1.1 调速回路 13
3．1.2快速和速度换接回路 13
3.1.3卸荷回路 17
3.1.4  夹紧回路 17
3.1.5 调压回路 18

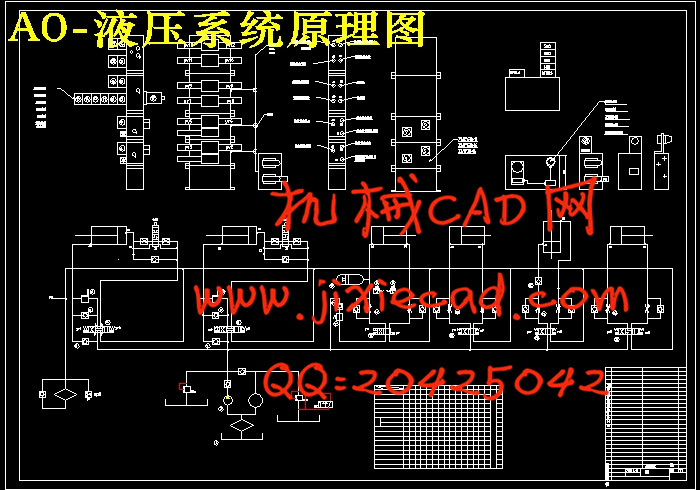

3.2 液压系统回路 19
第四章   液压元件的计算和选择 23
4.1确定液压泵的规格以及电动机功率 23
4.1.1 确定液压泵的最大工作压力 23
4.1.2确定液压泵的流量 23
4.1.3电动机的选择 24
4.2 阀类元件 25
4.2.1 流量阀的选择 25
4.2.2 .溢流阀的选择 25
4.2.3 .单向阀及液控单向阀的选择 25
4.2.4  换向阀的选择 26

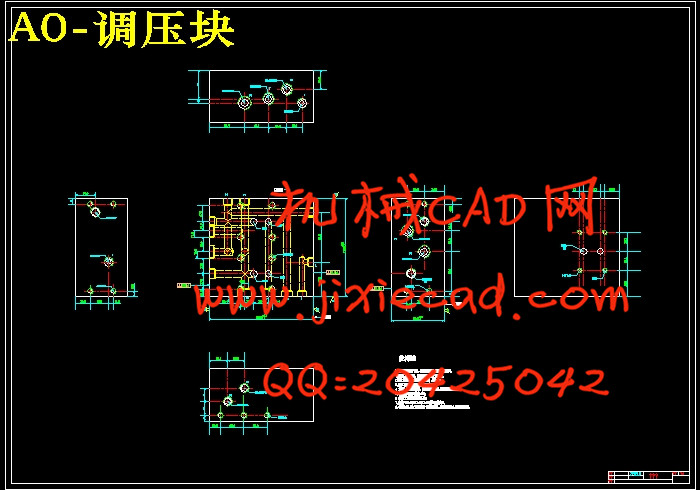

4.2.5  液压阀的配置形式 26
4.3油管的选择 29
4.4 联轴器的选择 29
4.4.1 选择联轴器的原则 29
4.4.2 计算联轴器的计算转矩 30
4.4.3确定联轴器的型号 30
4.5油箱容积的确定 30
第五章 液压系统性能的验算及泵站总成 33
5.1压力损失的验算及泵压力的调整 33
5.1.1.工进时压力损失验算和小流量泵压力调整 33
5.1.2.快退时压力损失验算和大流量泵卸载压力调整。 33
5.2 液压系统的发热验算 35

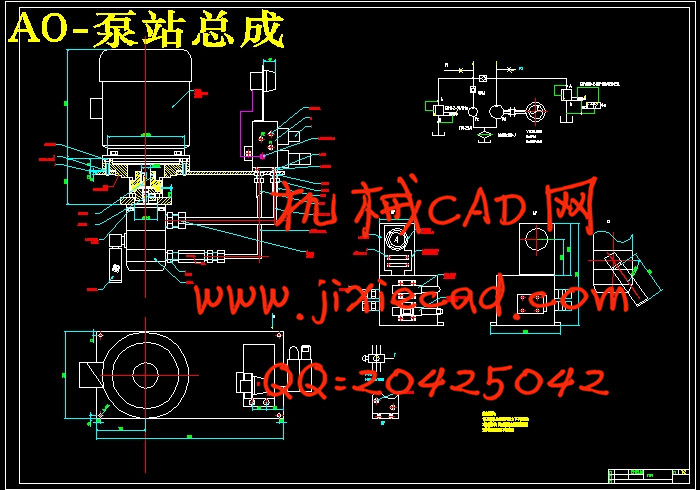

5.3泵站总成设计 35
结论 37
致谢 38
参考文献 39
