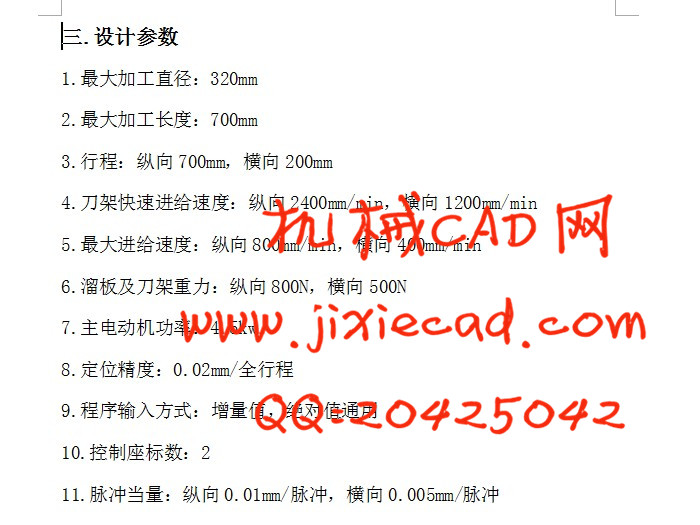

1.最大加工直径：320mm
2.最大加工长度：700mm
3.行程：纵向700mm，横向200mm
4.刀架快速进给速度：纵向2400mm/min，横向1200mm/min
5.最大进给速度：纵向800mm/min，横向400mm/min
6.溜板及刀架重力：纵向800N，横向500N
7.主电动机功率：4.5kw
8.定位精度：0.02mm/全行程
9.程序输入方式：增量值，绝对值通用
10.控制座标数：2
11.脉冲当量：纵向0.01mm/脉冲，横向0.005mm/脉冲

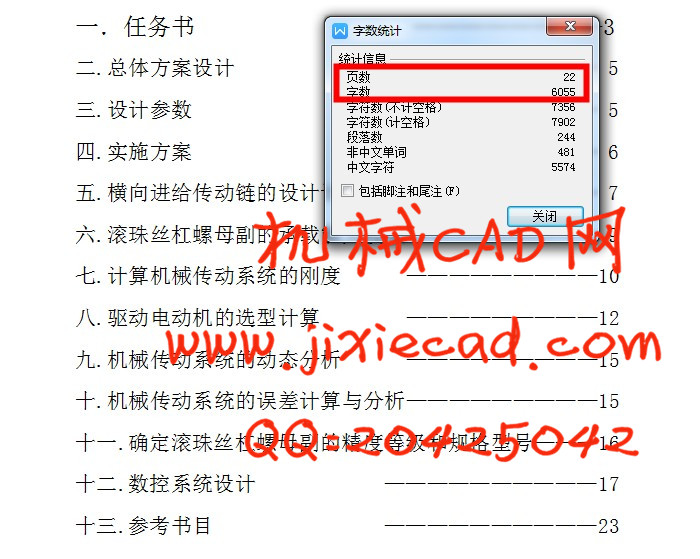

目录

一．任务书                  ————————3
二.总体方案设计                ————————— 5
三.设计参数                    ————————— 5
四.实施方案                    ————————— 6

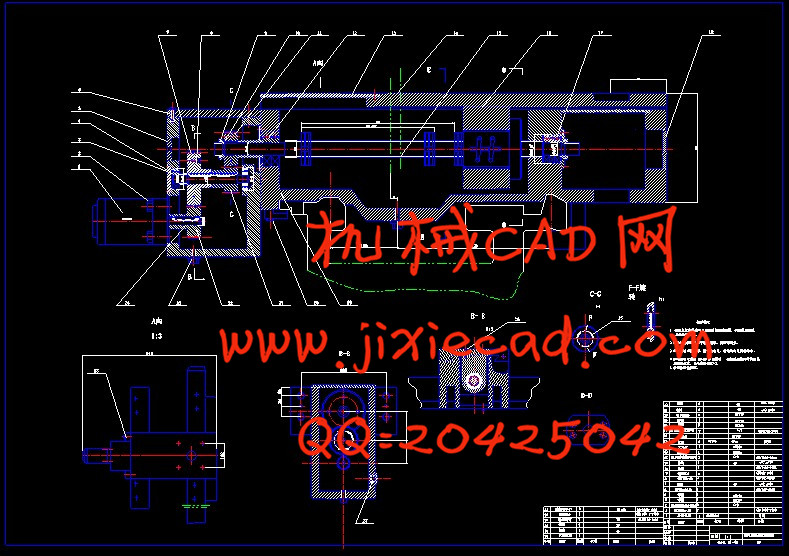

五.横向进给传动链的设计计算    ————————— 7

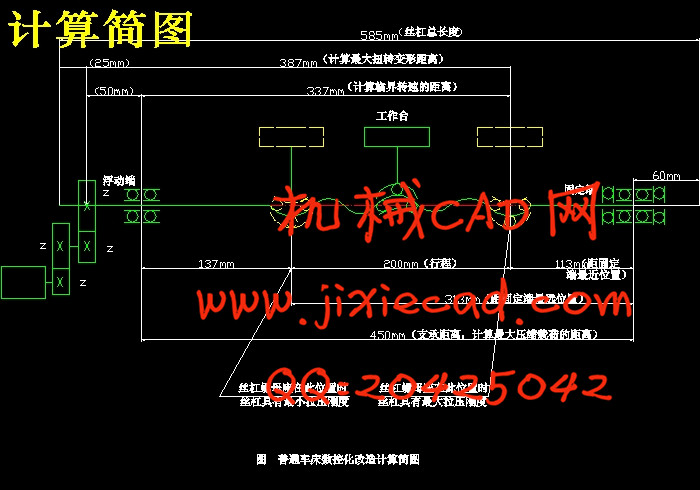

六.滚珠丝杠螺母副的承载能力校验————————— 9
七.计算机械传动系统的刚度      —————————10
八.驱动电动机的选型计算        —————————12
九.机械传动系统的动态分析      —————————15
十.机械传动系统的误差计算与分析—————————15
十一.确定滚珠丝杠螺母副的精度等级和规格型号———16

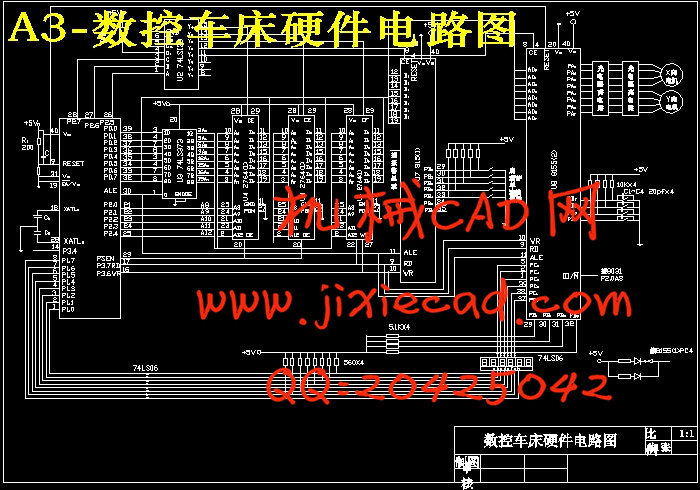

十二.数控系统设计            ——————————17
十三.参考书目                ——————————23
