分钢机的设计
摘要
国内轧钢车间使用的分钢机构目前大都存在一些不足,简单的对引进分钢机构进行介绍,尤其是对引进分钢机的系统工作原理及构造展开研究,把国内分钢机和引进分钢机展开对比,对比出影响当今轧钢厂生产效率的原因,从而符合国内市场变化的需求,减少分钢机钢机存在一些缺点，避免设备事故及人身安全隐患。分钢机应用在冶金行业上，是连续性生产线上重要的机械设备，分钢机构是轧钢厂的重要辅助设备，可以减少人工，从而减少费用，而且提高了效率，是我国轧钢厂实现自动化的重要一环节，分钢机的作用是将上一步的成捆的线材和型钢一个一个的分开，让后放入辊道上进行下一步的处理，从入炉辊道送进加热炉，分钢机构主要由分钢机构和行走机构两部分组成，分钢机主要实现了将钢坯分开和将钢坯移动到下一步工序的作用，分钢机应用于钢铁行业生产产生了巨大的经济效益和社会效益，发展推广潜力巨大。此次分钢机的设计，运用了很多机械方面的专业知识，如：材料力学，机械设计，机械设计指导书，机械设计手册等材料，本论文包括分钢机的分钢机构设计和行走机构设计，电机的选择，轴减速器等的选择与校核等。最终设计的分钢机，能够实现分钢的要求，保证钢坯表面不被划伤，光滑，冲击小，延长使用寿命，轴承等零件的润滑等。随着我国钢铁行业朝着自动化水平发展,分钢机的研究是非常重要的。
关键词：分钢机 分钢机构行走机构 传动装置

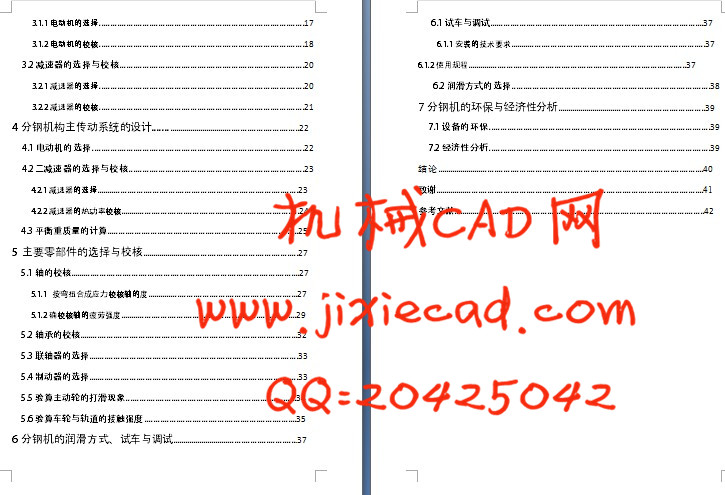

目录

1 绪论...................................................................................................................6
  1.1 课题的选题背景及目的.............................................................................6
  1.2国内外分刚机的分析与比较......................................................................6
     1.2.1国内分钢机的介绍....................................................................................6
     1.2.2国内分钢机的缺点....................................................................................8
     1.2.3国外引进分钢机系统介绍..........................................................................8
  1.3分钢机的发展趋势.....................................................................................10
  1.4课题的研究方法与内容.............................................................................10

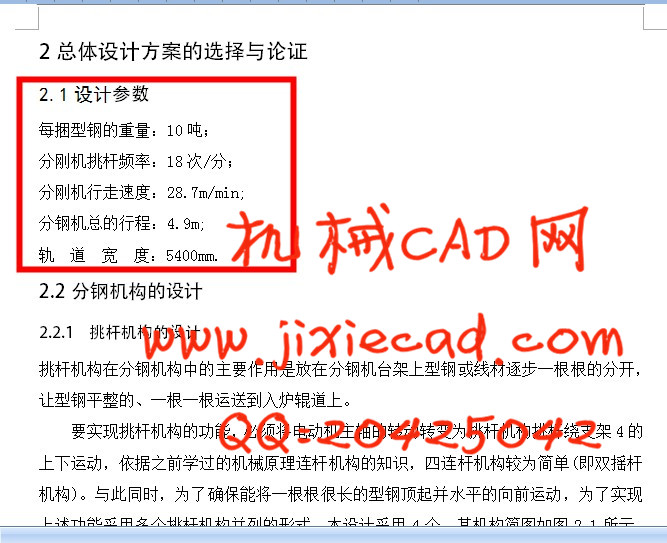

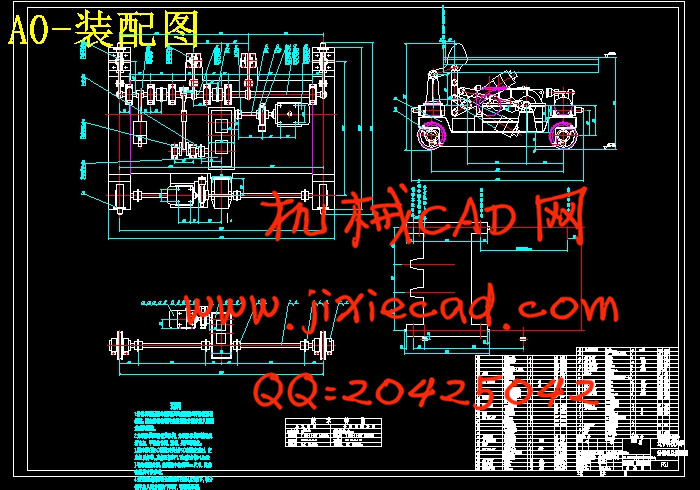

2总体设计方案的选择与论证....................................................................10
  2.1设计参数.....................................................................................................10
2.2分钢机构的设计.........................................................................................11
     2.2.1 挑杆机构的设........................................................................................11

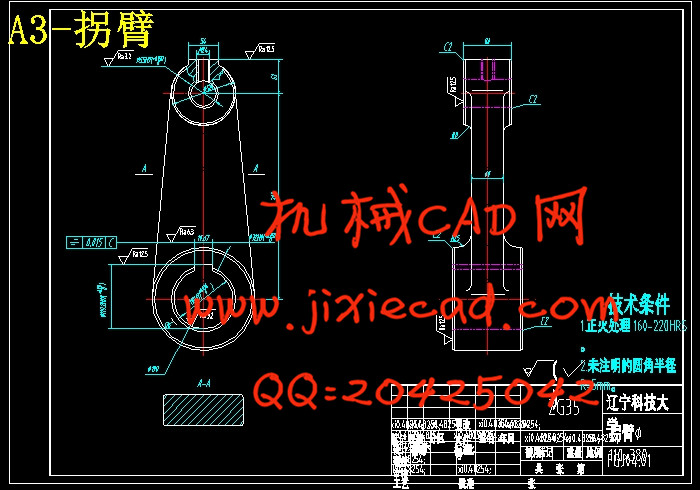

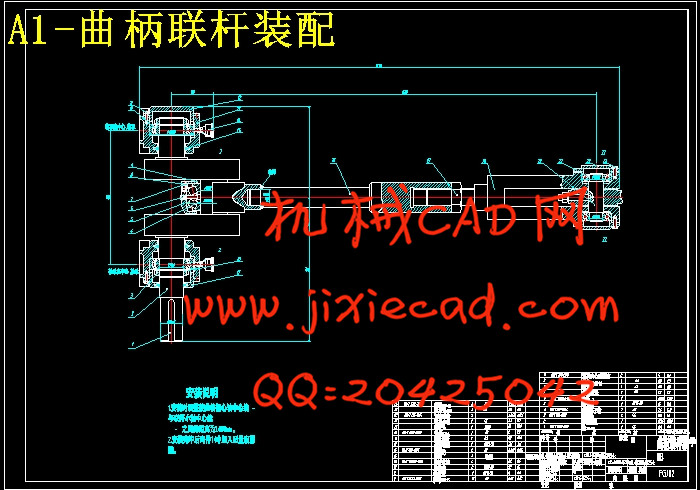

     2.2.2曲轴连杆机构的设计..............................................................................11
     2.2.3平衡重的设计.........................................................................................12
  2.3行走机构的设计........................................................................................13
     2.3.1传动方案的选择......................................................................................13

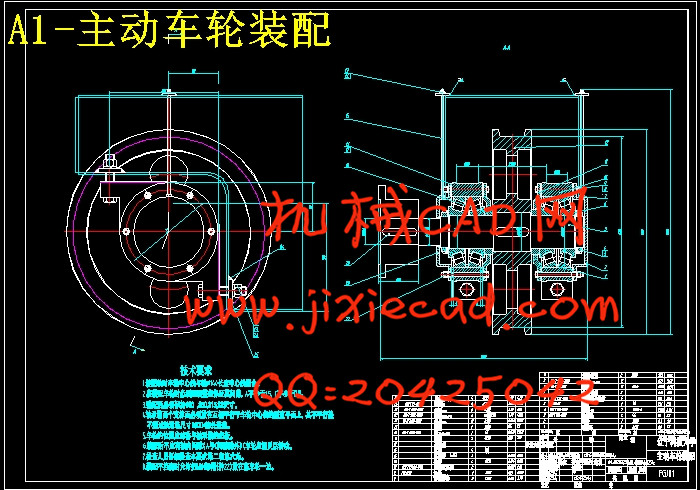

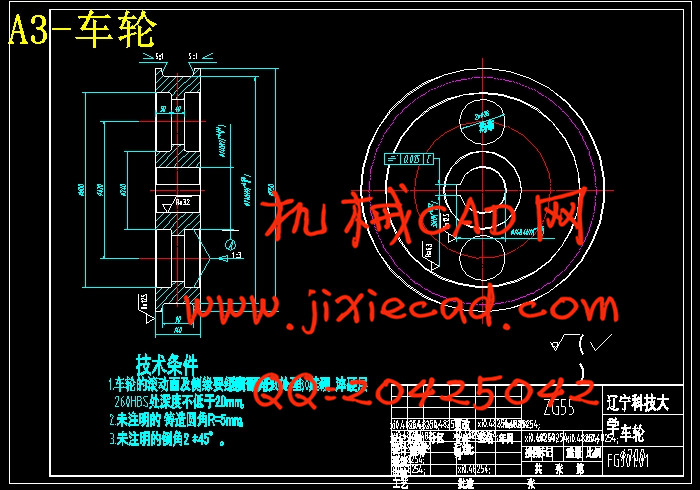

     2.3.2车轮与轨道形式的选择............................................................................14
     2.3.3车轮的支撑装置的选择............................................................................15
3 行走机构主传动系统的设计...................................................................17
  3.1电动机的选择与校核.................................................................................17

 3.1.1电动机的选择..........................................................................................17
     3.1.2电动机的校核..........................................................................................18
  3.2减速器的选择与校核.................................................................................20
     3.2.1减速器的选择..........................................................................................20
     3.2.2减速器的校核..........................................................................................21
4分钢机构主传动系统的设计...................................................................22
  4.1电动机的选择.............................................................................................22
  4.2二减速器的选择与校核.............................................................................23
     4.2.1减速器的选择.........................................................................................23
     4.2.2减速器的热功率校核...............................................................................24
  4.3平衡重质量的计算....................................................................................25
5 主要零部件的选择与校核.......................................................................27

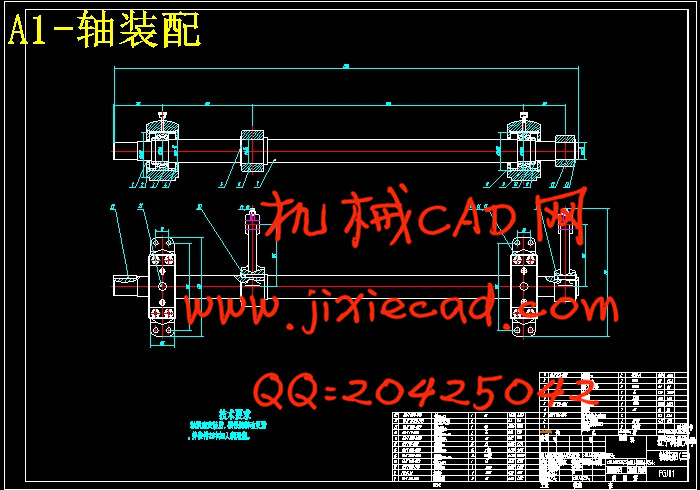

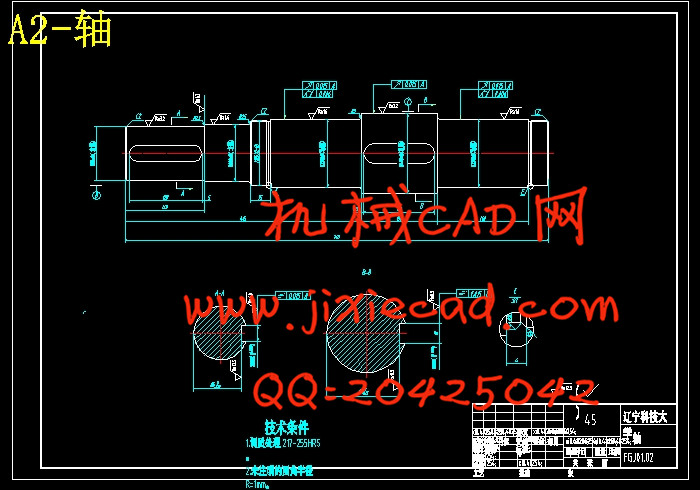

  5.1轴的校核.....................................................................................................27
     5.1.1 按弯扭合成应力校核轴的度...................................................................27
     5.1.2确校核轴的疲劳强度..............................................................................29

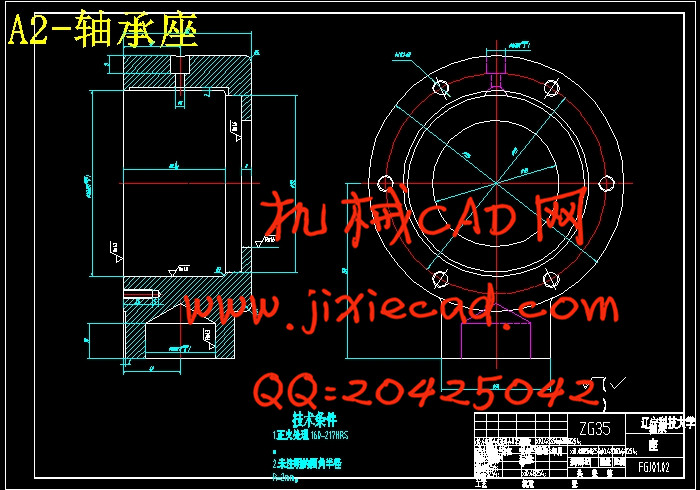

  5.2轴承的校核................................................................................................32
  5.3联轴器的选择............................................................................................33
  5.4制动器的选择............................................................................................33
  5.5验算主动轮的打滑现象...........................................................................34
  5.6验算车轮与轨道的接触强度...................................................................35
6分钢机的润滑方式、试车与调试..........................................................37
