A272F型系列并条机适应于75mm以下的纤维的纯纺与混纺，在纺纱工艺过程中，位于梳棉工序之后，梳棉纤维条经过本机并合与牵伸，能够提高纤维的条长片段均匀度、纤维的伸直度，使不同品质纤维的混合更趋均匀，为获得良好的细纱创造必要的条件。
2100型号的车头箱是陕西宝鸡宝成纺织机械厂的产品，年产量1000台，车头箱是A272F型系列并条机的主要动力传递机构，它通过按一定的速比排布的齿轮将电机的动力经车头箱的变速，传递给各工作主轴，使其获得一定的动力、转速和方向。
该车头箱是铸造而成，内部的零件主要由圆柱斜齿轮组成，齿轮要求加工精度较高，生产批量大。针对生产现状和要求设计2100型号的车头箱。
由被加工零件的不同，并条机设计方案各异，其车头箱可以垂直或水平安装。该设计的车头箱是水平安装在A272F高速并条机右侧上方的。

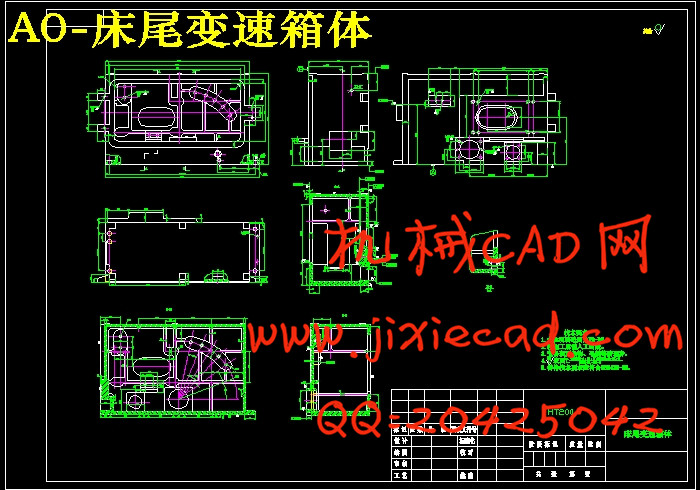

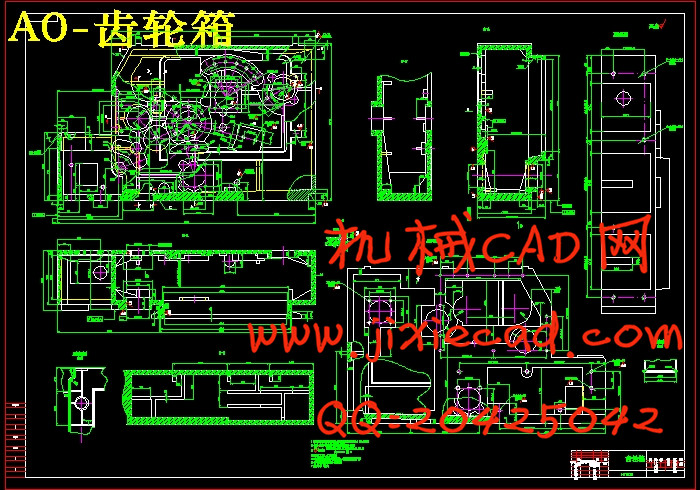

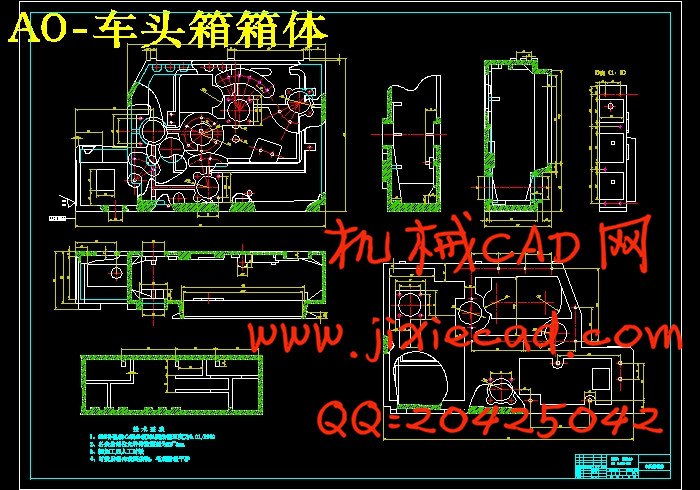

一、 确定箱体结构、绘制原始依据图
  车头箱箱体及前后盖，均采用灰铸铁HT200铸造而成，箱体的形状和尺寸按国家标准GB3668-83和实际设计情况选择。
箱体长度 L=L1=L2+L3+L4
式中：L1是左端台座的长度
L2是齿轮纵向轴系方向上两最远齿轮的中心距
L3是两端厚度之和
L4是两最远轴距箱体壁的长度
则L=195+30+530+182=937
箱体宽度B=B1+B2+B3+B4
式中:B1是横向最大轴系齿轮宽度
B2是箱体厚度
B3轴端至箱壁的距离
B4突出箱盖的宽度
则B=125+30+40+56=251
箱体的高度H=H1+H2+H3
式中H1是轴系高度方向上两最远主轴的中心距
H2是两最远主轴的中心距箱壁的距离
H3是箱体的厚度
则H=354+180+45=569
最后结合设计手册与实际的结构尺寸确定箱体的尺寸为
L×B×H=940×254×573
