设计简介
普通车床（C6163）的数控改造设计内容包括：总体方案的确定和验证、机械改造部分的设计计算（包括纵向、横向进给系统的设计与计算）、主运动自动变速原理及改造后的机床传动系统图的设计、机床调速电动机控制电路的设计。
本设计任务是对C6163卧式车床进行数控化改造，实现微机对车床的数控化控制。利用微机对车床的纵向、横向进给系统进行数字控制，并要达到纵向最小运动单位为0.01
/脉冲，横向最小运动单位0.005
/脉冲，主运动要实现自动变速，刀架要改造成自动控制的自动转位刀架，要能自动的切削螺纹。
2.1.3 数控部分的设计改造
(1) 数控系统运动方式的确定
数控系统按其运动轨迹可分为：点位控制系统、连续控制系统。点位控制系统只要求控制刀具从一点移到另外一点的位置，而对于运动轨迹原则上不加控制。连续控制系统能对两个或两个以上坐标方向的位移进行严格的不间断的控制。由于C6163车床要加工复杂轮廓零件，所以本微机数控系统采用连续控制系统。
(2)伺服进给系统的设计改造
数控机床的伺服进给系统按有无位置检测和反馈可分为开环伺服系统、半闭环伺服系统、闭环伺服系统。
闭环控制方案的优点是可以达到高的机床精度，能补偿机械传动系统中的各种误差，消除间隙、干扰对加工精度的影响。但他结构复杂、技术难度大、调式和维修困难、造价高。
半闭环控制系统由于调速范围宽，过载能力强，又采用反馈控制，因此性能远优于以步进电动机驱动的开环控制系统。但是，采用半闭环控制其调式比开环要复杂，设计上也要有其自身的特点，技术难度较大。
开环控制系统中没有位置控制器及反馈线路，因此开环系统的精度较差，但其结构简单，易于调整，所以常用于精度要求不高的场合。
经过上序比较，由于所改造的C6163车床的目标加工精度要求不高，所以决定采用开环控制系统。

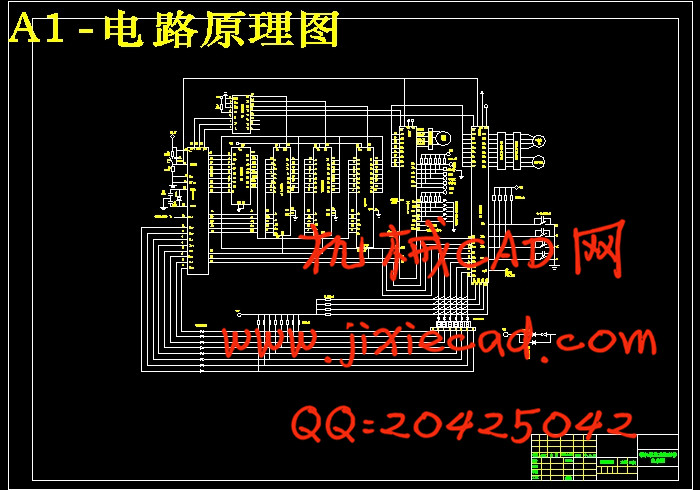

(3) 数控系统的硬件电路设计
数控系统都是由硬件和软件两部分组成，硬件是控制系统的基础，性能的好坏直接影响整体数控系统的工作性能。
数控装置的设计方案通常有：
a) 可以全部自己设计制作
a) 可以采用单板机或STD模块或工控机改制
b) 可以选用现成的数控装置作少量的适应化改动
跟据本次设计的要求采用第一种设计方案。

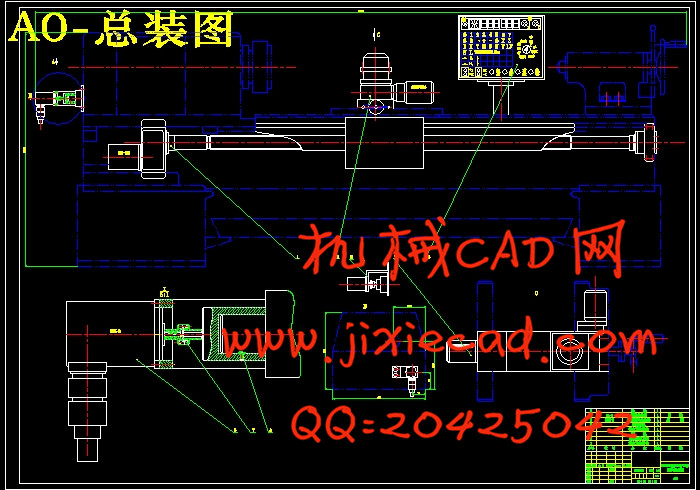

2.1.4机械改造部分的设计
(1) 主传动部分的改造设计
将原机床的主轴电动机换成变频调速电动机，无级调速部分由变频器控制。将原机床的主轴手动变速换成有电磁离合器控制的主轴变速机构。改造后使其主运动和进给运动分离，主轴电动机的作用只是带动主轴旋转。
(2) 进给机构的改造

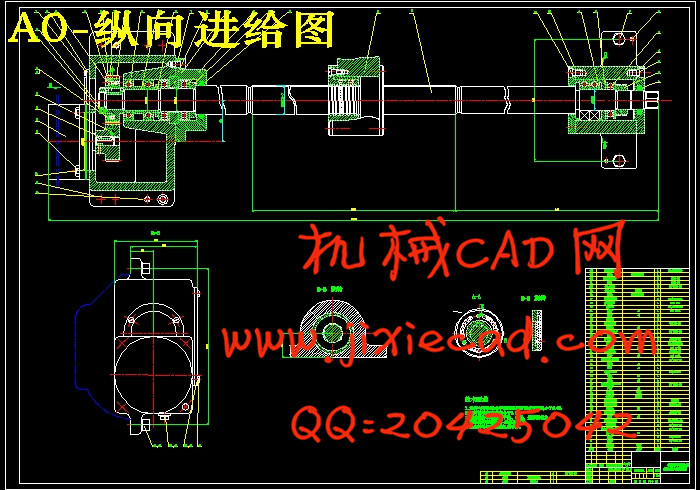

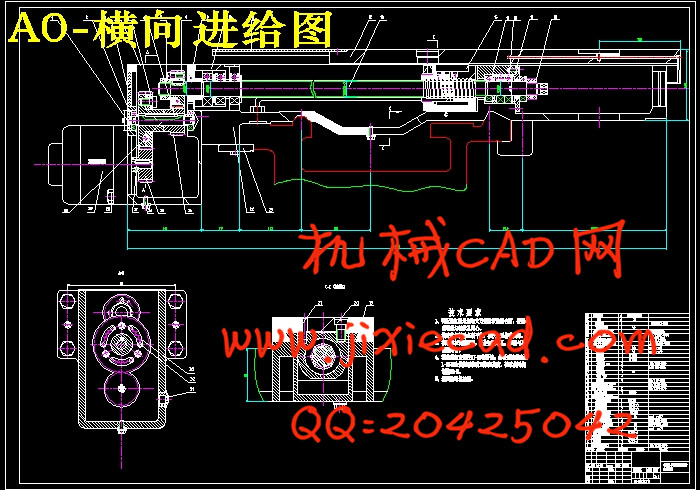

将原机床的挂轮机构、进给箱、溜板箱、滑动丝杠、光杠等全部拆除。纵向、横向进给以步进电动机作为驱动元件经一级齿轮减速后，由滚珠丝杠传动。
2.2 可行性论证
根据《自动化制造系统》，可行性论证使用户建造自动化制造系统项目前所进行的技术和经济性分析报告，是上级主管部门审定和批准立项的基本依据。同样，在进行普通车床的经济型数控改造之前进行合理的、科学的可行性论证是必要的。
根据传统的论证方法，普通车床的经济型数控改造的可行性论证应围绕以下几个方面进行，即企业生产经营现状及存在的问题分析，企业生产经营目标，改造的基础条件、目标、技术方案、投资概算、效益分析，改造后车床的实施计划，结论等。
本设计任务是对C6163卧式车床进行数控化改造，实现微机对车床的数控化控制。利用微机对车床的纵向、横向进给系统进行数字控制，并要达到纵向最小运动单位为0.01
/脉冲，横向最小运动单位0.005/脉冲，主运动要实现自动变速，刀架要改造成自动控制的自动转位刀架，要能自动的切削螺纹。2.1.3 数控部分的设计改造
(1) 数控系统运动方式的确定
数控系统按其运动轨迹可分为：点位控制系统、连续控制系统。点位控制系统只要求控制刀具从一点移到另外一点的位置，而对于运动轨迹原则上不加控制。连续控制系统能对两个或两个以上坐标方向的位移进行严格的不间断的控制。由于C6163车床要加工复杂轮廓零件，所以本微机数控系统采用连续控制系统。
(2)伺服进给系统的设计改造
数控机床的伺服进给系统按有无位置检测和反馈可分为开环伺服系统、半闭环伺服系统、闭环伺服系统。
闭环控制方案的优点是可以达到高的机床精度，能补偿机械传动系统中的各种误差，消除间隙、干扰对加工精度的影响。但他结构复杂、技术难度大、调式和维修困难、造价高。
半闭环控制系统由于调速范围宽，过载能力强，又采用反馈控制，因此性能远优于以步进电动机驱动的开环控制系统。但是，采用半闭环控制其调式比开环要复杂，设计上也要有其自身的特点，技术难度较大。
开环控制系统中没有位置控制器及反馈线路，因此开环系统的精度较差，但其结构简单，易于调整，所以常用于精度要求不高的场合。
经过上序比较，由于所改造的C6163车床的目标加工精度要求不高，所以决定采用开环控制系统。
(3) 数控系统的硬件电路设计
数控系统都是由硬件和软件两部分组成，硬件是控制系统的基础，性能的好坏直接影响整体数控系统的工作性能。
数控装置的设计方案通常有：
a) 可以全部自己设计制作
a) 可以采用单板机或STD模块或工控机改制
b) 可以选用现成的数控装置作少量的适应化改动
跟据本次设计的要求采用第一种设计方案。
2.1.4机械改造部分的设计
(1) 主传动部分的改造设计
将原机床的主轴电动机换成变频调速电动机，无级调速部分由变频器控制。将原机床的主轴手动变速换成有电磁离合器控制的主轴变速机构。改造后使其主运动和进给运动分离，主轴电动机的作用只是带动主轴旋转。
(2) 进给机构的改造
将原机床的挂轮机构、进给箱、溜板箱、滑动丝杠、光杠等全部拆除。纵向、横向进给以步进电动机作为驱动元件经一级齿轮减速后，由滚珠丝杠传动。
2.2 可行性论证
根据《自动化制造系统》，可行性论证使用户建造自动化制造系统项目前所进行的技术和经济性分析报告，是上级主管部门审定和批准立项的基本依据。同样，在进行普通车床的经济型数控改造之前进行合理的、科学的可行性论证是必要的。
根据传统的论证方法，普通车床的经济型数控改造的可行性论证应围绕以下几个方面进行，即企业生产经营现状及存在的问题分析，企业生产经营目标，改造的基础条件、目标、技术方案、投资概算、效益分析，改造后车床的实施计划，结论等。
