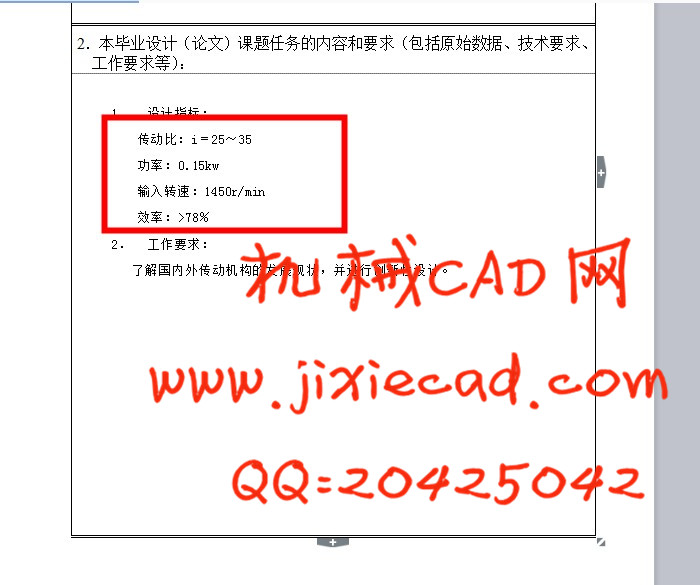

本课题主要是为了加强自身了解国内外传动机构的发展现状，根据自己所学的知识，按照要求设计一个行星齿轮传动机构。本文较详细地讨论了行星齿轮传动的发展概况，其结构组成和设计计算，强度的校核，结构设计等，分析了传动条件，导出了传动比、邻接条件、同心条件、安装条件的计算公式，探讨了变位法改善啮合性能和修复啮合齿轮副。本文采用了3K(Ⅱ)型行星齿轮进行设计。它是一项较新型行星齿轮传动，目前该项传动新技术我国齿轮传动中已获了日益广泛应用。


关键词  行星齿轮   变位  传动机构
Title   The design of the planetary gear transmission



Abstract
This issue is mainly to strengthen our understanding of the development of domestic and international architacture and to design a planetary gear  according to our learned knowledge. This article discusses the development of planetary gear in detail,and its structure composition and design calculations,strength checking,architectural design,analyses the driving conditions,deduces the formula of the gear ratio,adjacency condition, concentric conditions and installation conditions ,and explores the deflection method to improve performance and fix meshing gears. In this paper, I select the 3K (Ⅱ)-type planetary gear to design. It is a relatively new type of planetary gear transmission, the current of the drive gear in our new technology has been increasingly widely used.


Keywords  planetary gear  deflection  architacture

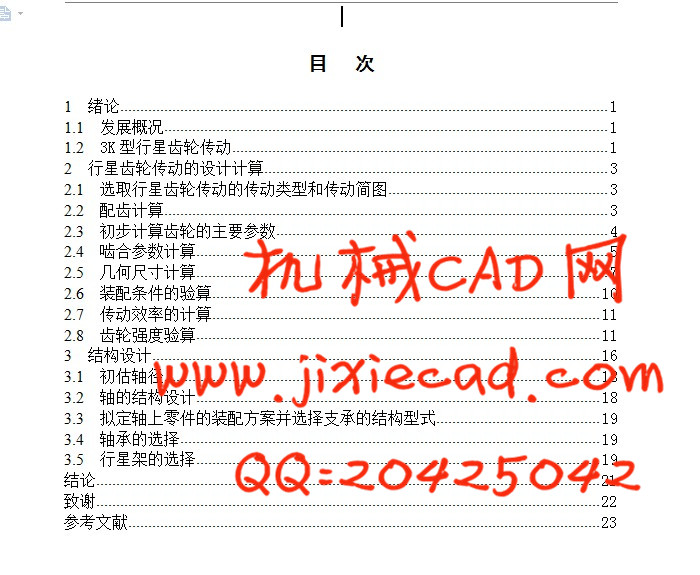

目   次

1  绪论 1
1.1  发展概况 1
1.2  3K型行星齿轮传动 1
2  行星齿轮传动的设计计算 3

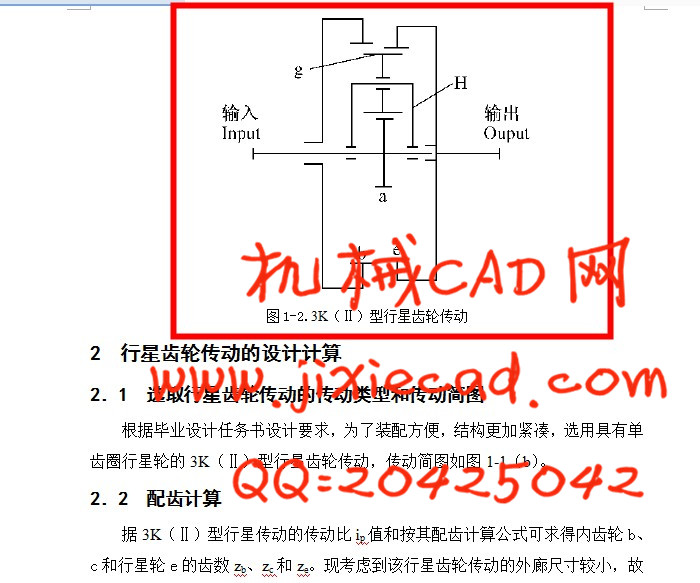

2.1  选取行星齿轮传动的传动类型和传动简图 3
2.2  配齿计算 3
2.3  初步计算齿轮的主要参数 4
2.4  啮合参数计算 5
2.5  几何尺寸计算 7
2.6  装配条件的验算 10
2.7  传动效率的计算 11
2.8  齿轮强度验算 11

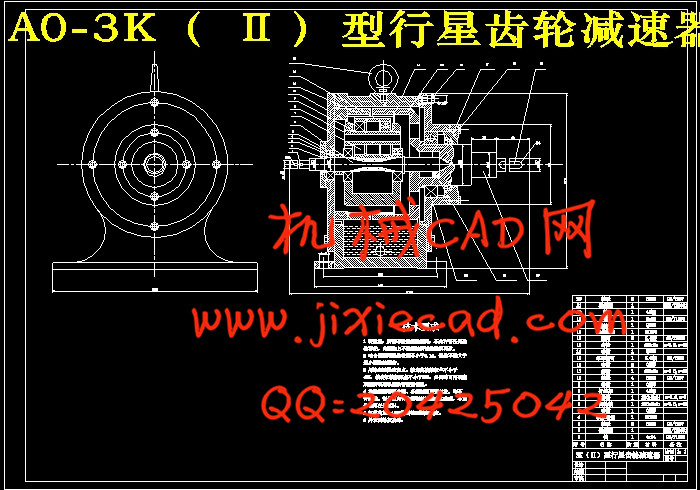

3  结构设计 16
3.1  初估轴径 18

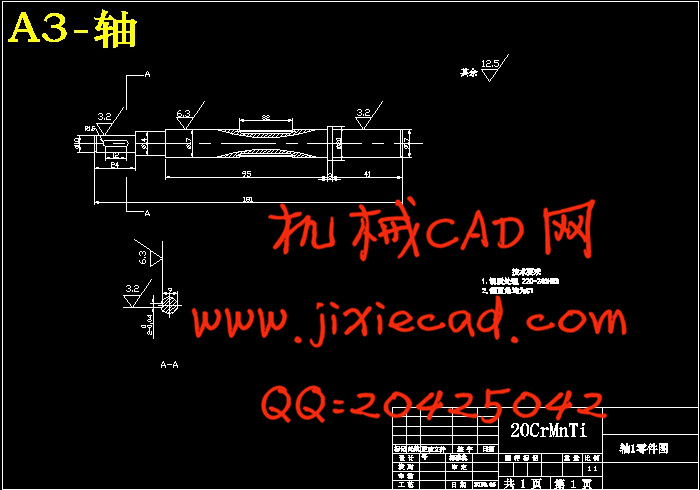

3.2  轴的结构设计 18
3.3  拟定轴上零件的装配方案并选择支承的结构型式 19
3.4  轴承的选择 19
3.5  行星架的选择 19
结论 21
致谢 22
参考文献 23
