设计简介
摘 要
文中主要对江铃JX1060TSG23型15米三节臂高空作业车的二类底盘的选型和整体布置、动力传动装置设计分析、工作装置设计分析和控制系统设计分析，最后进行整车稳定性校核。
根据设计要求及其技术参数的要求，其设计思路为：根据高空作业车的质量要求，确定支腿的结构方案，然后确定汽车及车辆液压控制系统。
在设计说明中，首先对升降机不同结构方案进行了比较，得出了设计方案，然后对负载进行分析计算，选择确定了整车的结构参数，然后根据负载和使用状况进行液压系统的设计。
文中主要完成的是JX1060TSG23高空作业车的总体结构设计、液压回路设计及传动装置工作装置的详细设计。
ABSTRACT
Focuses on JX1060TSG23 aerial second class chassis selection and the overall layout, power transmission equipment design analysis, work equipment design analysis and control system design and analysis, the last vehicle stability check.
According to design requirements and technical parameters of the requirements, design ideas are as follows: under the aerial lift vehicle quality requirements, to determine the structure of the lift program, and then determine the vehicle chassis and the overall layout and control system. In the design specification, the first lift programs with different structures are compared, obtained design program, then loads analysis and calculation, select the vehicle to determine the structural parameters and based load and use the situation to the hydraulic system design. In the main text to complete the JX1060TSG23 Aerial overall structural design, hydraulic circuit design and gear detailed design of working device.
Key words: Aerial work car; Power transmission device; Work device; Control system; Hydraulic system; Hydraulic a leg.
目 录
摘 要 I
ABSTRACT II
第1章 绪论 1
1.1高空作业车的发展概况 1
1.1.1概况 1
1.1.2 国外趋势与动向 2
1.2 国内现状、差距与如何提高的方法 3
1.2.1 现状 3
1.2.2 差距 4
1.2.3 液压系统及液压原理分析 4
1.3 设计部分与要求 4

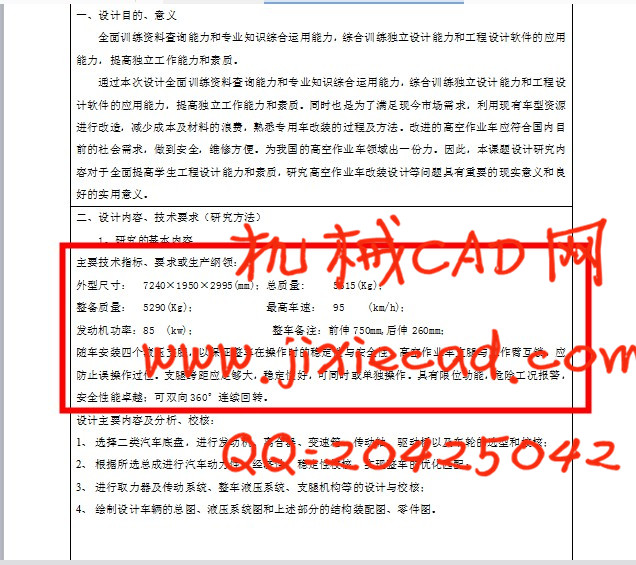

1.3.1 设计参数 4
1.3.2 设计目标 5
1.3.3 设计内容 5
1.4 设计技术路线 6

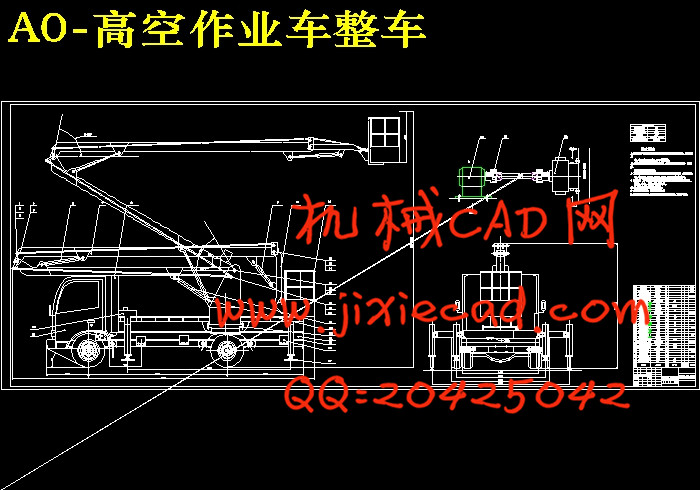

第2章 高空作业车总体结构及参数确定 7
2.1高空作业车总体结构 7
2.1.1工作装置 7
2.1.2动力装置 8
2.2 运动参数确定 8
2.2.1作业高度、幅度、速度 8
2.2.2液压缸基本参数确定 9

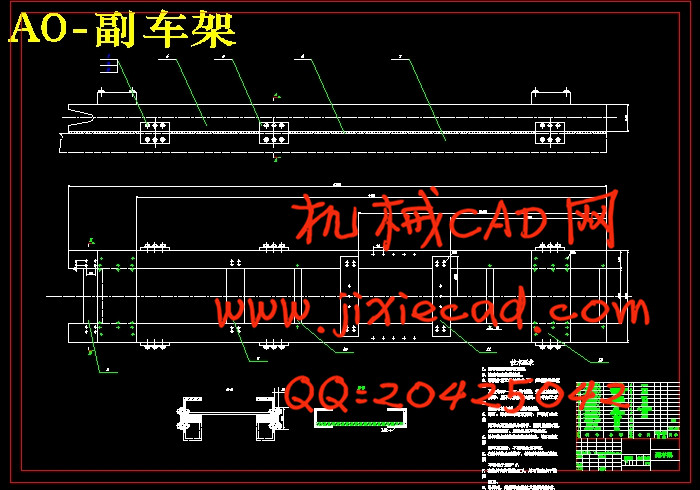

第3章 高空作业车副车架设计 13
3.1副车架主要尺寸设计 13
3.2副车架的强度刚度弯曲适应性校核 13

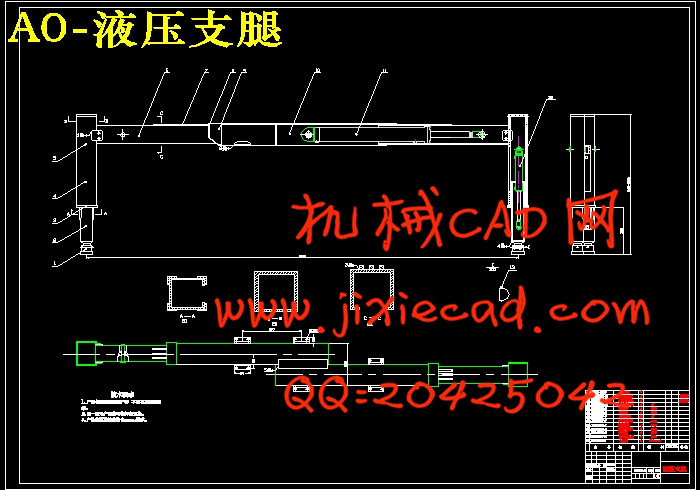

第4章 液压支腿设计 20
4.1 结构设计 20
4.1.1 支腿的选型 20
4.1.2 支腿跨距的确定 22
4.2 力学计算 支腿的压力计算 26
4.3支腿液压缸设计 29
4.3.1打开支腿 29
4.3.2 最大载荷时支腿力的计算 30
4.3.3 液压缸的内径计算 31
4.3.4 液压缸缸筒壁厚和外径计算 31
4.3.5 液压缸活塞杆直径 32
4.3.6 液压缸活塞杆强度校核 32
4.3.7 液压缸活塞杆稳定性校核 33
第5章 液压系统设计 35
5.1回路设计 35
5.1.1 动臂的回路设计（变幅机构） 35
5.1.2 回转台回路设计 36
5.1.3 支腿回路油设计 37

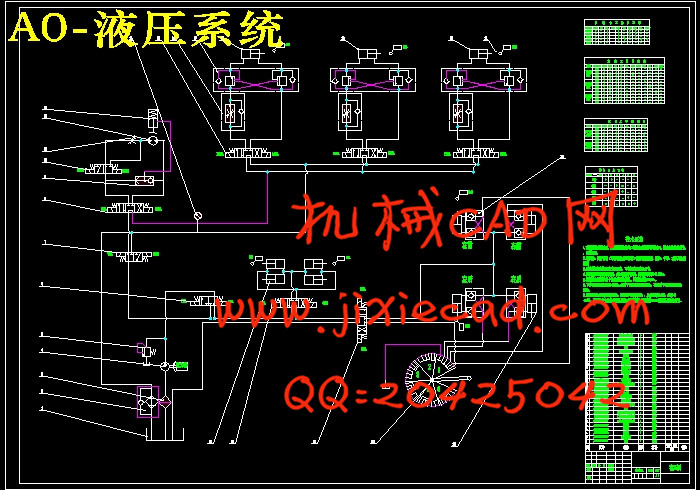

5.1.4 液压油路总图设计 38
5.2 液压元件的选择 39
5.2.1 液压马达计算： 39
5.2.2 液压泵的选择 43
5.2.3 管路选择 45
5.2.4 油液选用 46
5.2.5 控制阀的选择 46
5.4 油箱的设计 47
结论 49
参考文献 51
致谢 52
