设计简介
【摘要】储气罐作为空气压缩机的一个后配置，它能储存一定量的空气，减少由于压缩机排气不连续产生的压力脉动，实现供气和用气的平衡，且输出的压力比较平稳，同时能降低气路中的温度，除去空气中的水分、灰尘、杂质等，也可减少干燥机的负荷。本次毕业小设计的
空气储罐根据设计压力、温度、介质的要求，首先进行总体结构设计，包括筒体与封头的形式、材料。其次进行局部结构设计，包括接管、法兰、人孔、支撑件、紧固件的选择。再次进行强度计算，得出壁厚并校核，判断开孔是否需补强及补强圈的选择，支撑件是否满足等等。
【关键词】压力容器，结构设计，强度计算。
[Abstract] air compressor gas tank as a configuration, it can store a certain amount of air, reduce the pressure fluctuation of the compressor exhaust not produced continuously, implementation of supply and gas balance, and the output pressure is relatively stable, at the same time can reduce the gas path in the temperature, to remove the moisture in the air, dust, impurities, can also reduce the dryer load. The graduation design of the small air storage tank according to the design pressure, temperature, medium requirements, firstly, the overall structure design, including the tube body and the head of the form, material. Secondly, the partial structure designs, including pipe, flange, manhole, supporting parts, fastener selection. Again the strength calculation, the wall thickness and check, judge whether need opening reinforcement and reinforcement ring selection, support meets etc..
[keyword] structure design, The structure design, strength calculation
【摘要】 Ⅵ
[Abstract] Ⅶ
1 前言 1
2 选题背景 2
2.1 题目来源 2
2.2 研究目的和意义 2
2.3 国内外现状和发展趋势与研究的主攻方向 2
2.4 主要研究内容、需重点研究的关键问题及解决思路 3
2.5 完成毕业设计所必须具备的工作条件及解决的办法 4
3 工作参数 4
3.1 设计题目 4
3.2 基本设计条件 4
3.3主要研究内容 5

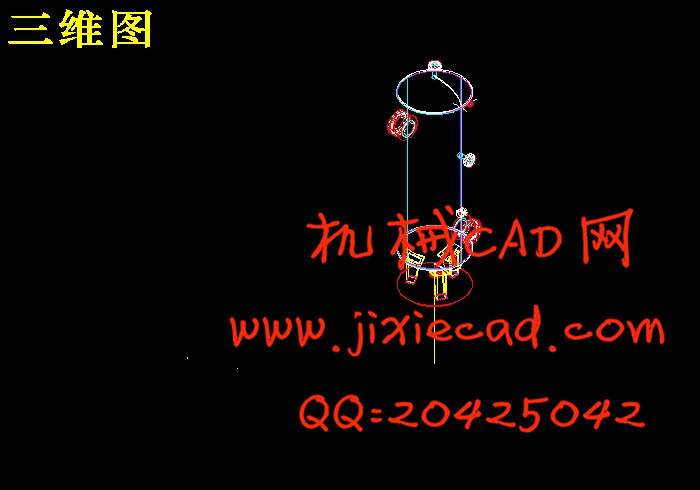

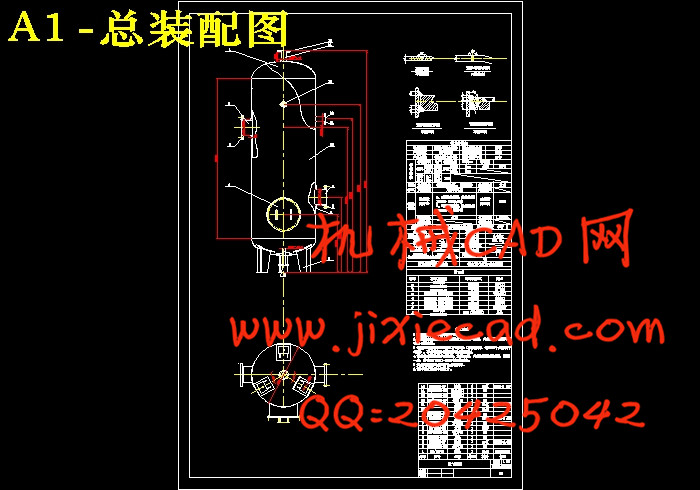

4 结构设计 5
4.1 容器类别 5
4.2 筒体设计 5
4.3 封头设计 6
4.4 接管设计 6

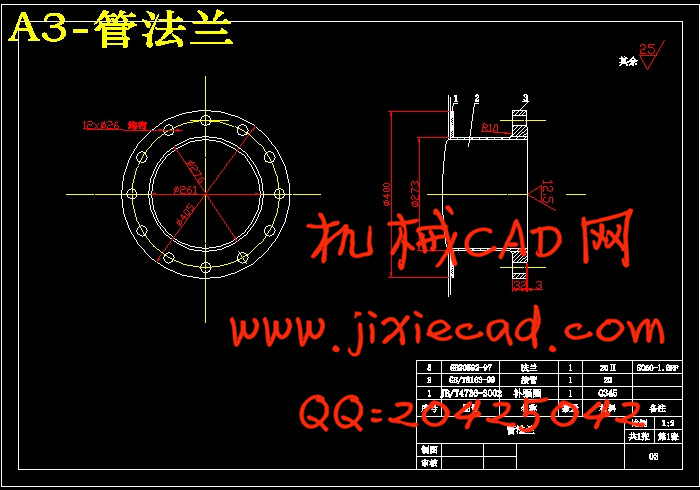

4.5 法兰设计 6
4.6 接管与法兰分配 5
4.7 弯头设计 7

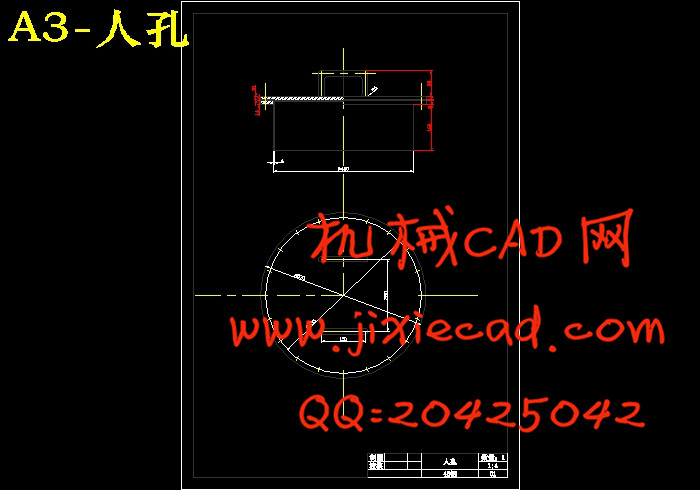

4.8 人孔设计 8

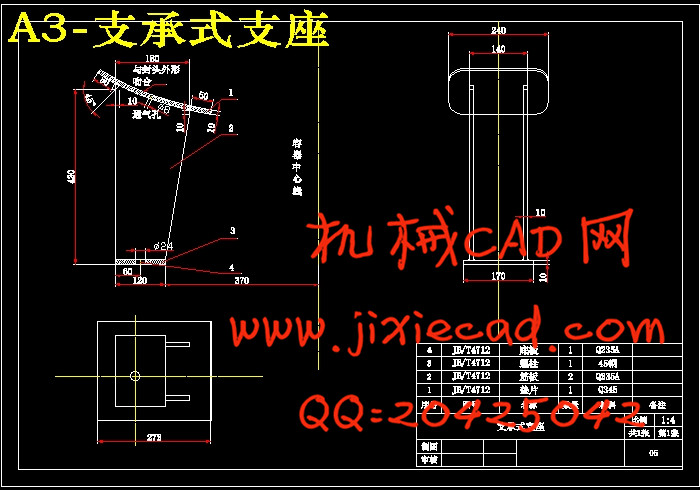

4.9 支座选择 10
4.10 安全阀的选用 10
4.11 焊接型式及结构 10
5 强度计算 13
5.1筒体尺寸 13
5.2 封头尺寸 14
5.3 补强计算及补强圈选用 16
5.4支座选型 21
6 整体校验 22
6.1 容积检验 22
6.2 支座载荷校核 23
7 ANSYS应力校核 23
7.1 内压及接管弯矩作用下椭圆封头中心接管应力分布 23
7.2 压力容器开孔接管区的应力分析 29
8 总结 35
参考文献 36
致谢 38

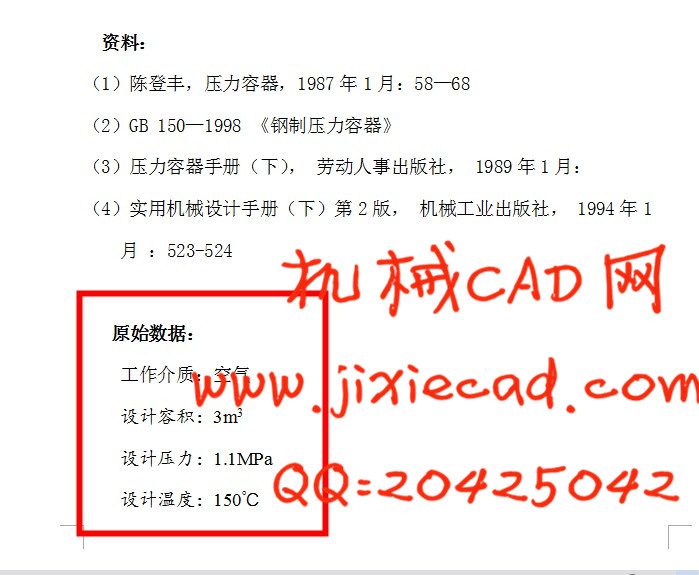

原始数据：
工作介质：空气
设计容积：3m3
设计压力：1.1MPa
设计温度：150℃
空气储罐根据设计压力、温度、介质的要求，首先进行总体结构设计，包括筒体与封头的形式、材料。其次进行局部结构设计，包括接管、法兰、人孔、支撑件、紧固件的选择。再次进行强度计算，得出壁厚并校核，判断开孔是否需补强及补强圈的选择，支撑件是否满足等等。【关键词】压力容器，结构设计，强度计算。
[Abstract] air compressor gas tank as a configuration, it can store a certain amount of air, reduce the pressure fluctuation of the compressor exhaust not produced continuously, implementation of supply and gas balance, and the output pressure is relatively stable, at the same time can reduce the gas path in the temperature, to remove the moisture in the air, dust, impurities, can also reduce the dryer load. The graduation design of the small air storage tank according to the design pressure, temperature, medium requirements, firstly, the overall structure design, including the tube body and the head of the form, material. Secondly, the partial structure designs, including pipe, flange, manhole, supporting parts, fastener selection. Again the strength calculation, the wall thickness and check, judge whether need opening reinforcement and reinforcement ring selection, support meets etc..
[keyword] structure design, The structure design, strength calculation
