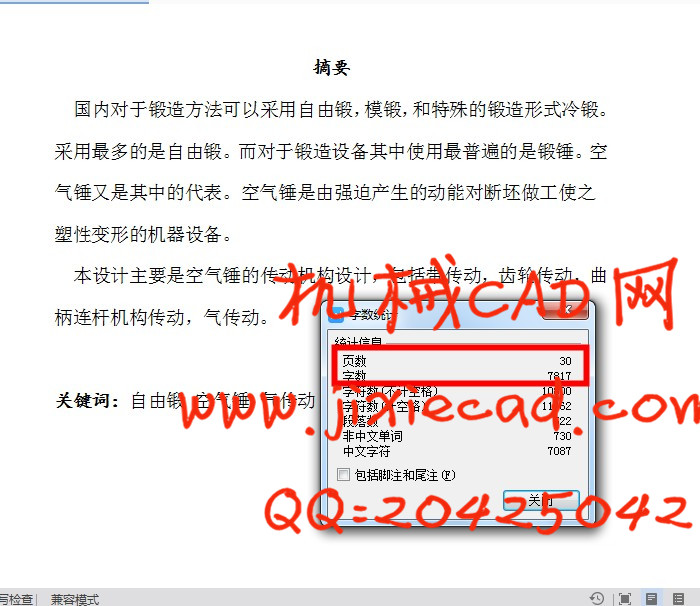

摘要
国内对于锻造方法可以采用自由锻，模锻，和特殊的锻造形式冷锻。采用最多的是自由锻。而对于锻造设备其中使用最普遍的是锻锤。空气锤又是其中的代表。空气锤是由强迫产生的动能对断坯做工使之
塑性变形的机器设备。
  本设计主要是空气锤的传动机构设计，包括带传动，齿轮传动，曲柄连杆机构传动，气传动。

关键词：自由锻 空气锤 气传动
本锤适用于锻工车间对各种形状的零件的自由锻造，如延伸、锻粗、冲孔、热剪、锻接、弯曲等工序，或在开式垫模中进行简单的模锻工序，但不宜在闭式锻模内进行模锻，因为闭式模锻打击力较强，易使锤杆、导程、机身等主要零件损坏。
本锤系双缸双作用单柱式自由锻锤，由锤身、砧座、传动、配气、操纵、润滑、电器等部分组成。(见图2)

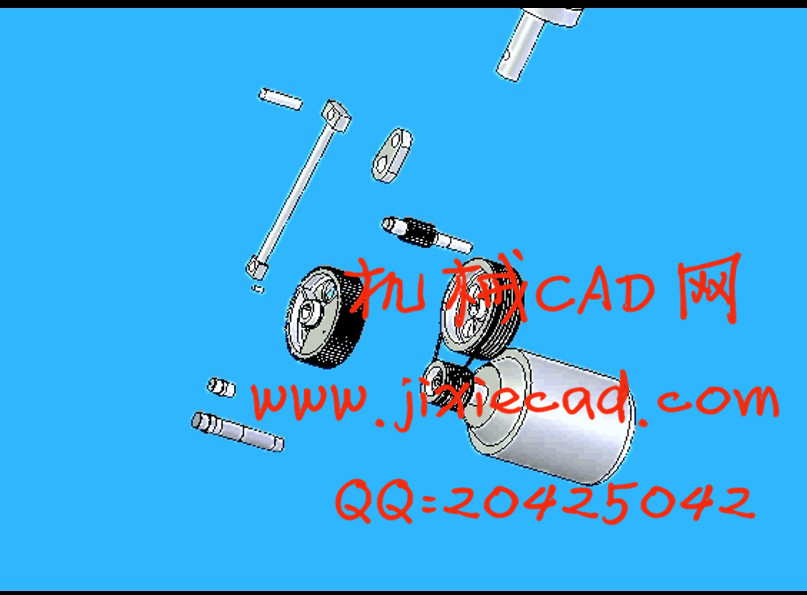

电机经一组三角带轮及齿轮减速，自由轴曲柄连接杆机构驱动压缩活塞往复行程，其形成的压缩空气经操作机构的旋阀获得锤杆的各种动作。传动轴采用圆锥滚子轴承支承，负压油泵保证两缸的润滑。有皮带的防护装置确保安全。
锤身以四个紧箍把机身和锤座组装为一体。
空心锤杆与顶盖组装后铆紧，上砧块用楔铁紧固于锤体的燕尾槽内，并有挡锁防止斜铁外窜。
工作缸的导程内设有两块平行导板，防止锤杆传动。
当锤杆上升，超过上气道口时，球形安全阀密封，缓冲空气受到压缩，阻止锤杆继续上升，避免顶缸。回程时从压缩缸来的压缩气冲开钢球，而加速锤杆返回。

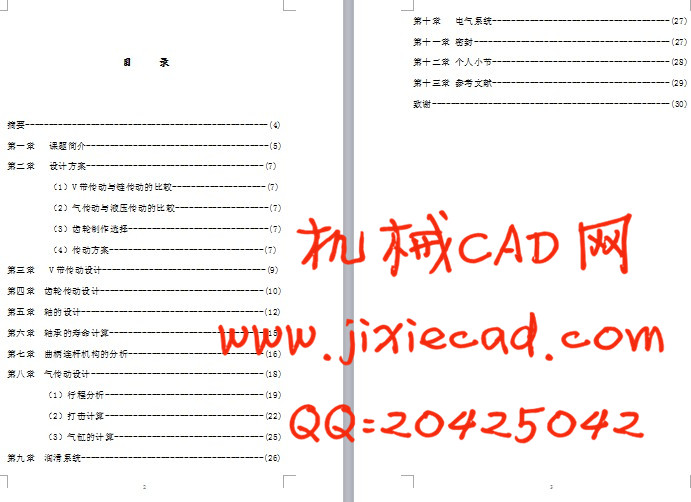

摘要----------------------------------------------------(4)
第一章   课题简介---------------------------------------(5)
第二章   设计方案--------------------------------------(7)
（1）V带传动与链传动的比较--------------------(7)
         （2）气传动与液压传动的比较--------------------(7)
         （3）齿轮制作选择------------------------------(7)
         （4）传动方案---------------------------------(7)
第三章   V带传动设计-----------------------------------(9)
第四章  齿轮传动设计-----------------------------------(10)
第五章  轴的设计---------------------------------------(12)
第六章  轴承的寿命计算---------------------------------(15)
第七章  曲柄连杆机构的分析-----------------------------(16)
第八章  气传动设计-------------------------------------(18)
        （1）行程分析----------------------------------(19)
        （2）打击计算----------------------------------(22)
        （3）气缸的计算--------------------------------(25)
第九章  润滑系统---------------------------------------(26)
第十章   电气系统--------------------------------------(27)
第十一章 密封------------------------------------------(27)
第十二章 个人小节--------------------------------------(28)
第十三章 参考文献--------------------------------------(29)
致谢---------------------------------------------------(30)
