设计简介

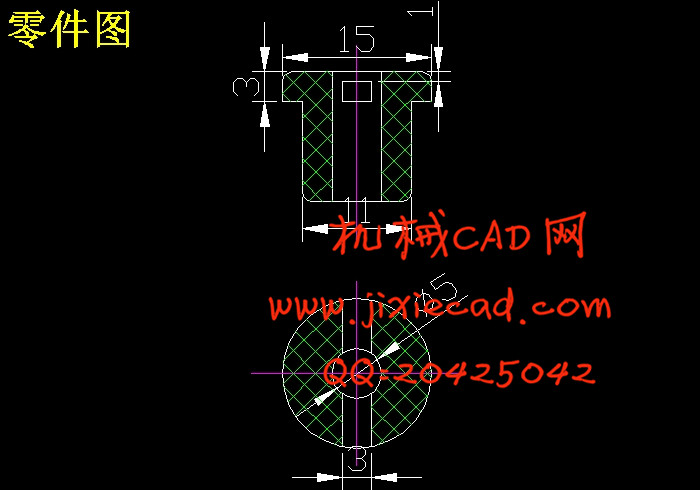

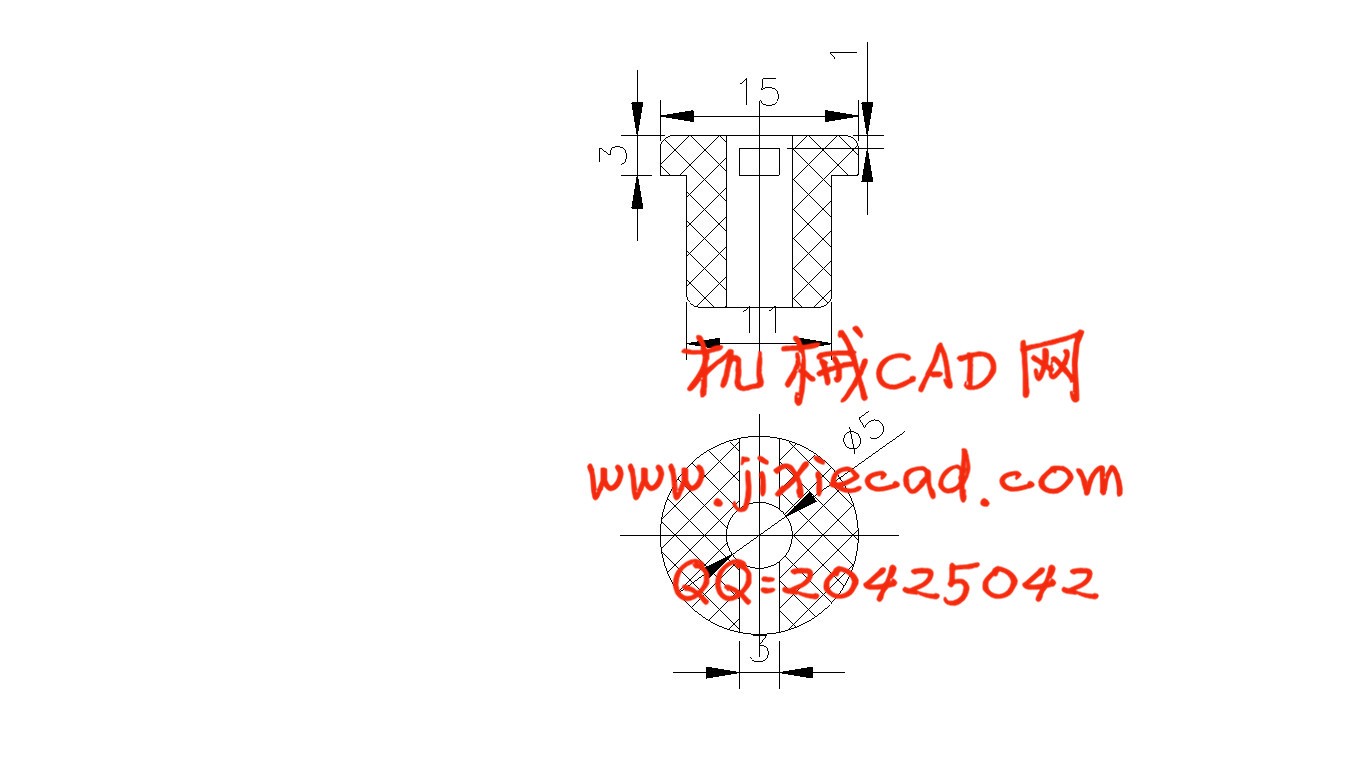

从该制品的零件图可知；形状，结构对制件脱模要求较高，但对尺寸大小，产品精度和表面质量要求都不高。
（1）成型制件的尺寸大小主要取决于塑料原料的流动性和注射时的压力在一定的设备和工艺条件下，流动性较好的塑料品种可以成型较大的制件，塑料ABS的流动性能较好，适于成型较大的制件。在这里排水管头注塑模具的尺寸较小，注塑时的压力要求不太大，一般的注塑压力就能满足。
（2）制品的精度等级；塑料制件的尺寸精度主要取决于塑料收缩率的波动和模具制造误差，此处塑料件未注公差，由于该制件的原材料为ABS，而ABS的制件公差等级较低为MT5级，该塑件的精度等级较低。受模具活动部分的影响，取公差值和附加值之和，MT2级取0.05，MT3-5级取0.1。【2】
（3）制品的表面质量；塑料制件的精度等级较低，我们所要获得的制件对制品的表面质量除要求无缺陷，毛刺，无特殊要求，一般的模具制造工艺和注塑工艺就能满足要求。
（4）制品的形状结构；制品的壁厚均匀为3mm。符合ABS的最小壁厚原则，在制件的前端螺纹处的壁厚较小（小于3mm），螺纹在成型时容易出现质量缺陷，所以在模具的设计和加工过程中要特别注意，防止出现缺陷，由于制件的尺寸较小，ABS的强度较大不需增设加强筋。
（1）成型制件的尺寸大小主要取决于塑料原料的流动性和注射时的压力在一定的设备和工艺条件下，流动性较好的塑料品种可以成型较大的制件，塑料ABS的流动性能较好，适于成型较大的制件。在这里排水管头注塑模具的尺寸较小，注塑时的压力要求不太大，一般的注塑压力就能满足。
（2）制品的精度等级；塑料制件的尺寸精度主要取决于塑料收缩率的波动和模具制造误差，此处塑料件未注公差，由于该制件的原材料为ABS，而ABS的制件公差等级较低为MT5级，该塑件的精度等级较低。受模具活动部分的影响，取公差值和附加值之和，MT2级取0.05，MT3-5级取0.1。【2】
（3）制品的表面质量；塑料制件的精度等级较低，我们所要获得的制件对制品的表面质量除要求无缺陷，毛刺，无特殊要求，一般的模具制造工艺和注塑工艺就能满足要求。
（4）制品的形状结构；制品的壁厚均匀为3mm。符合ABS的最小壁厚原则，在制件的前端螺纹处的壁厚较小（小于3mm），螺纹在成型时容易出现质量缺陷，所以在模具的设计和加工过程中要特别注意，防止出现缺陷，由于制件的尺寸较小，ABS的强度较大不需增设加强筋。
